YX9303 LED多功能驱动芯片
产品介绍
YX9303 是一款采用轻触开关控制 LED 的 LED 驱动芯片。可在100%亮度--35%亮度--8HZ 闪三档中循环切换， 第一档支持曲线放电。任意模式下长按 3S 可进入隐藏的 SOS 模式。
YX9303 在三节干电池或一节锂电池供电情况可直接 驱动 1~6 W LED。

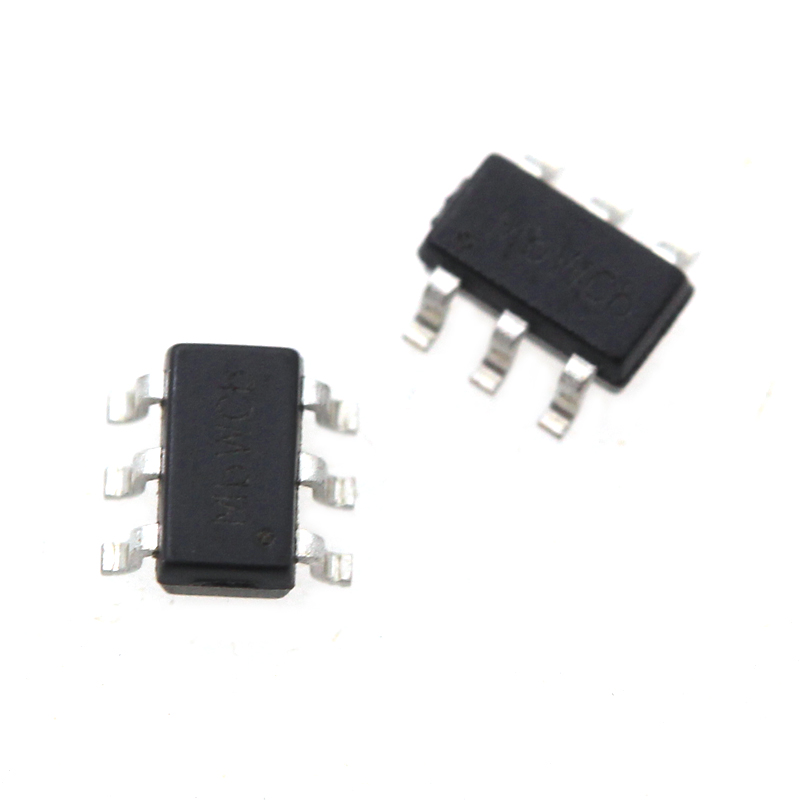

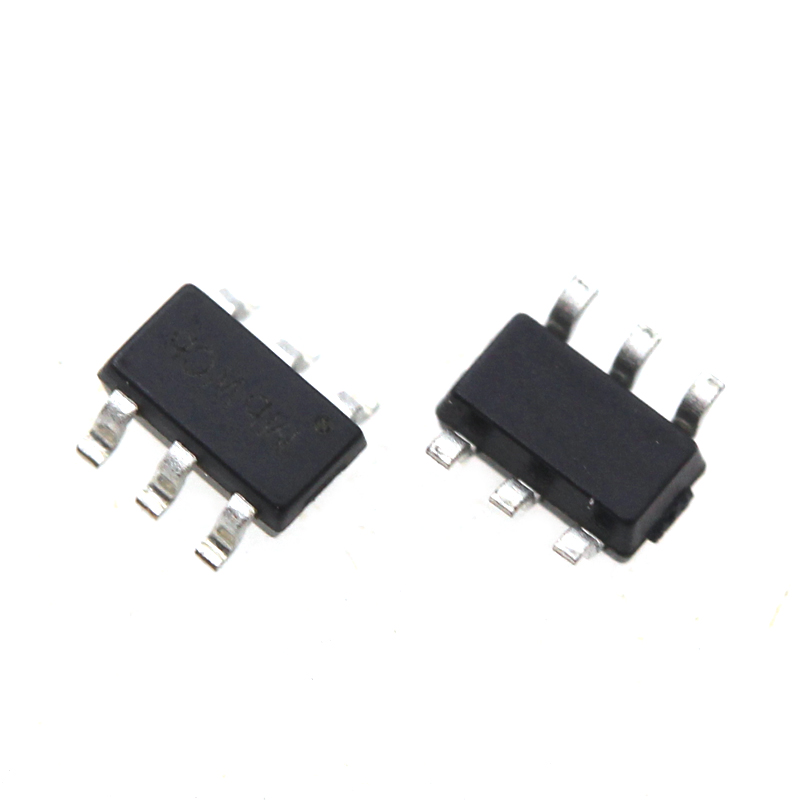

YX9303 采用绿色环保的 SOT23-6 封装，外围仅需要 一个电容和电阻，可有效减小 PCB 布板空间、降低系统成本和提升系统可靠性。
YX9303 可工作于-40℃~+70℃环境中。
产品特点
乐发Ⅱ轻触三功能:100%亮度--35%亮度--8HZ 闪
长按 SOS 功能
支持曲线放电
工作电压：2.5V~5.5V
高达 2 A 的驱动电流
1μA 静态电流
可驱动 1~6W LED
SOT23-6 绿色封装
产品应用
移动手电筒
LED 头灯
LED 驱动
应用电路图原理

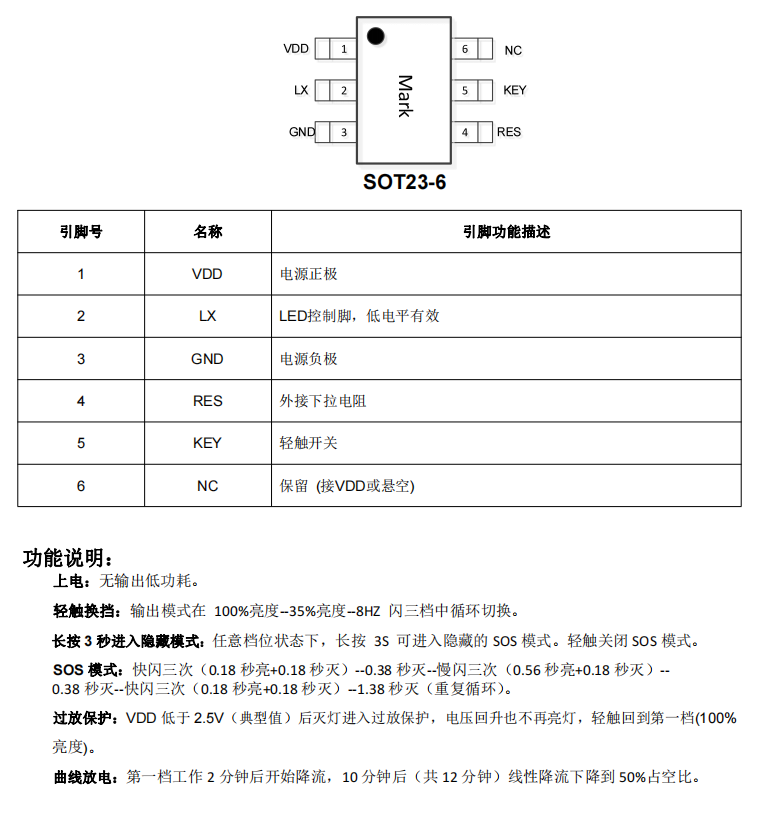

引脚定义及功能详解
