国产LED太阳能道路灯芯片YX1102，3A,3.7V锂电池充电选型推荐

太阳能道路灯是一种绿色、可再生能源的智能化道路照明设备，LED光源是太阳能道路灯的核心部件之一。

太阳能电池板负责将阳光转化为电能，是太阳能道路灯的另一核心部件。国产太阳能电池板应具备高效、高性能、质量稳定的特点，以确保太阳能够充分转化为电能，同时也需要考虑电池板的布局、安装方式等因素。

所以太阳能路灯芯片需要具备一下几个要求：

• 太阳能道路灯芯片需能够适配高效、节能的LED光源，并提供多种调光模式。

• 乐发Ⅱ需具备可靠的电源管理功能，电池电量检测和电池保护功能。

• 需支持智能化控制系统，以实现对灯光的智能化调节、对环境变化的感应和反应等功能。

• 具备高效的调光控制功能，以实现对灯光的PWM调光、模拟调光、分段调光等功能。其中，PWM调光方式具有高效、稳定的特点，是常用的调光方式之一。

• 具备稳定和可靠的工作性能，包括高稳定性、低噪音、耐高温、抗干扰、长寿命等特点。

这些特点将有助于提高太阳能道路灯的工作效率和可靠性。

芯片选型推荐这款：YX1102

YX1102芯片封装图

YX1102 是一款支持太阳能人体红外感应或微波雷达感应的LED路灯驱动控制芯片，适用于3.2V铁锂或 3.7V锂离子电池供电的太阳能路灯、庭院灯或其他太阳能移动照明。

芯片内部集成红外感应信号处理电路、亮灯延时控制、光控、LED智能放电控制、电池充电保护、过放保护、充放电指示及PWM调光等功能，同时具有电池 防反接、光控防抖抗干扰等特点。

提供最大3A的充电电流并支持外挂NMOS管进行扩流，可以达到十几A的充电电流，以满足路灯和庭院灯各种功率应用。

基本参数

• 工作温度：-40°C到+85°C。

• 输入电压范围：2.5V 至 5V

• 上电不亮灯，充电时自动解锁 OFF 亮灯

• 轻触开关控制，关断模式<10uA

• 乐发Ⅱ充电电流：3A，支持外扩充电

• 3.2V 铁锂电池和 3.7V 锂离子电池可选可与数字集成红外传感器或微波雷达模 块配合使用

• 乐发Ⅱ外置 LDO

• 电池防反接

• 乐发Ⅱ亮灯延时可选择

• 小夜灯亮度可选择

• 乐发Ⅱ控灵敏度可调节

• 带有充放电指示灯

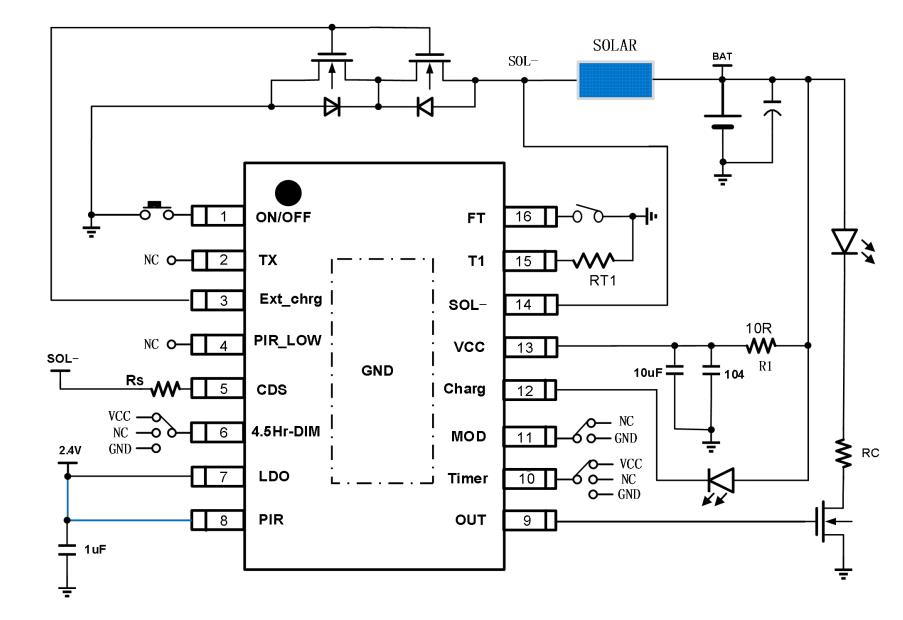

路灯应用电路图

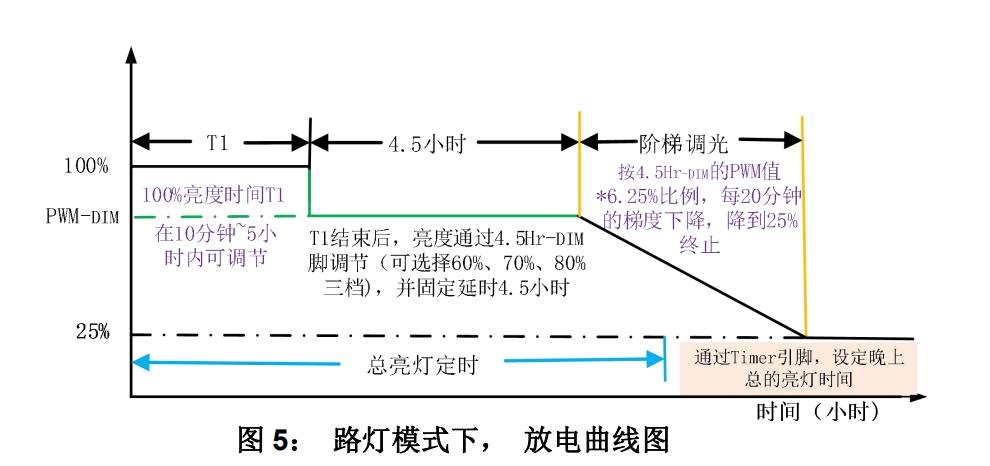

路灯模式下， 放电曲线图
