YX8233S LED多功能驱动芯片
产品介绍

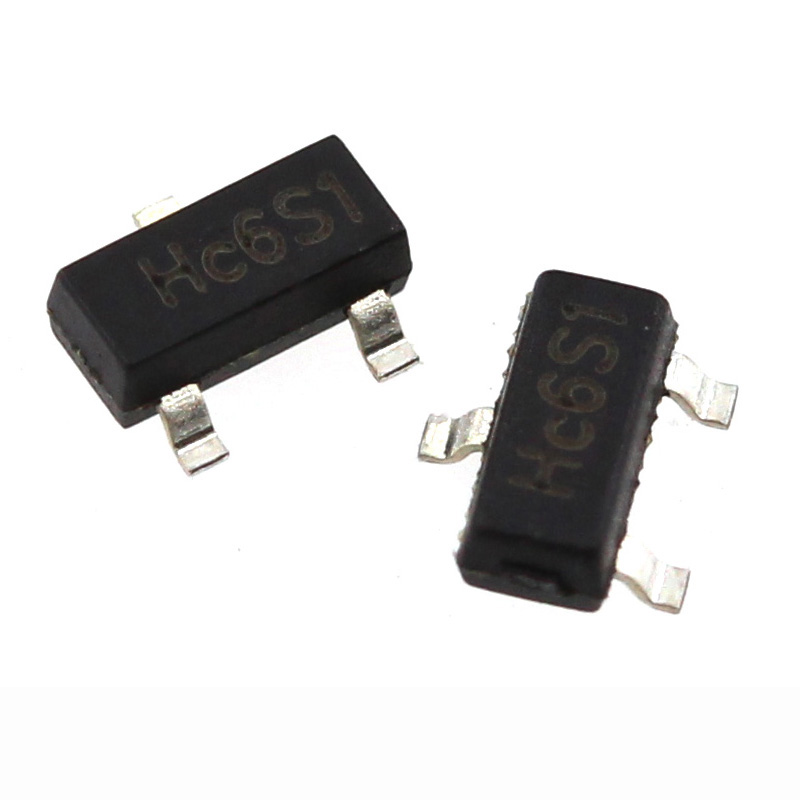

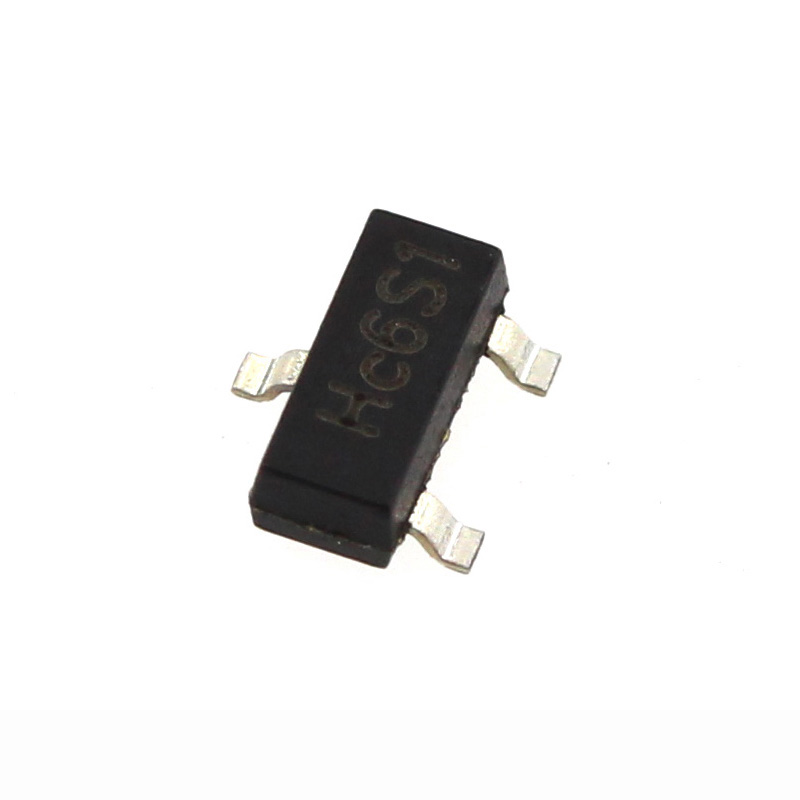

YX8233S是一颗三功能手电筒LED驱动芯片，采用了极小的SOT23无铅封装形式，仅需一颗电容器件，既节省 PCB空间，又节省系统的成本，三节干电池或一节锂电池可以驱动1-5W的LED。
乐发ⅡYX8233S通过开关断开再接通来变换输出模式，可以 实现亮度调节和暴闪功能。
乐发ⅡYX8233S 可工作于-40℃~+85℃
产品特点
全亮、25%亮、暴闪三种功能循环模式
乐发Ⅱ工作电压：2.5V~5V
工作效率高达 92%
300mΩ 低导通电阻
乐发Ⅱ1.5A 的驱动电流能力
内置 NMOS 可直接驱动 1~5W LED
SOT23 绿色封装
内置防电源反接功能
具有防摔功能
产品应用
移动手电筒
LED头灯
LED驱动

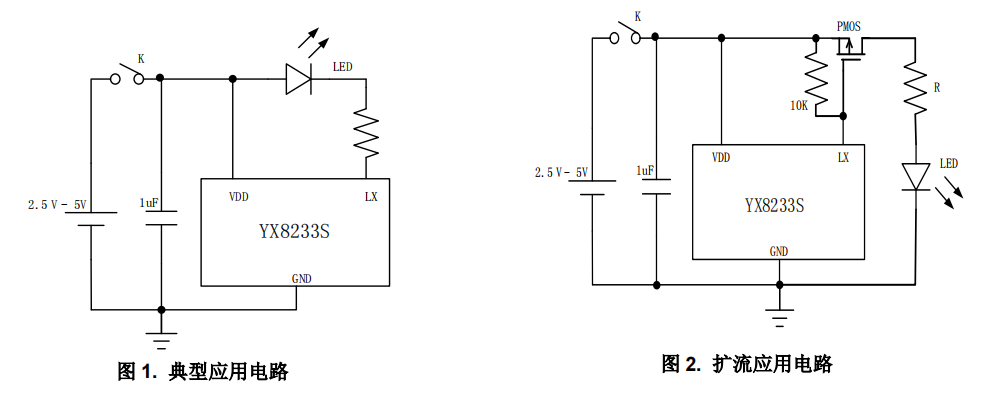

应用电路图原理

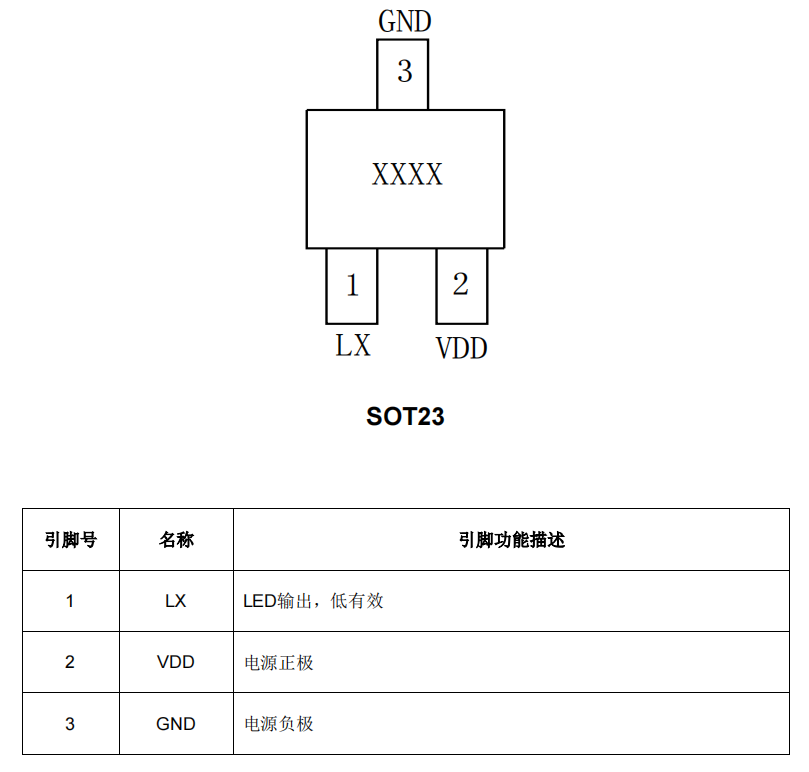

引脚定义及功能详解
