YX8232A LED多功能驱动芯片
产品介绍
乐发ⅡYX8232A/8232B是一颗二功能手电筒LED驱动芯片， 采用了极小的SOT23-3无铅封装形式，仅需一颗电容器件， 既节省PCB空间，又节省系统的成本，三节干电池或一节 锂电池可以驱动1-5W的LED。YX8232A/8232B通过开/关 电源来变换输出模式，可以实现亮度调节或暴闪功能。
YX8232A/8232B 可工作于-40℃~+85℃
产品特点
YX8232A 具有全亮、25%亮二种功能 YX8232B 具有全亮、暴闪二种功能
工作电压：2.5V~5V
工作效率高达 92%
100mΩ 低导通电阻
1.4A 的电流驱动能力
内置 NMOS 可直接驱动 1~5W LED

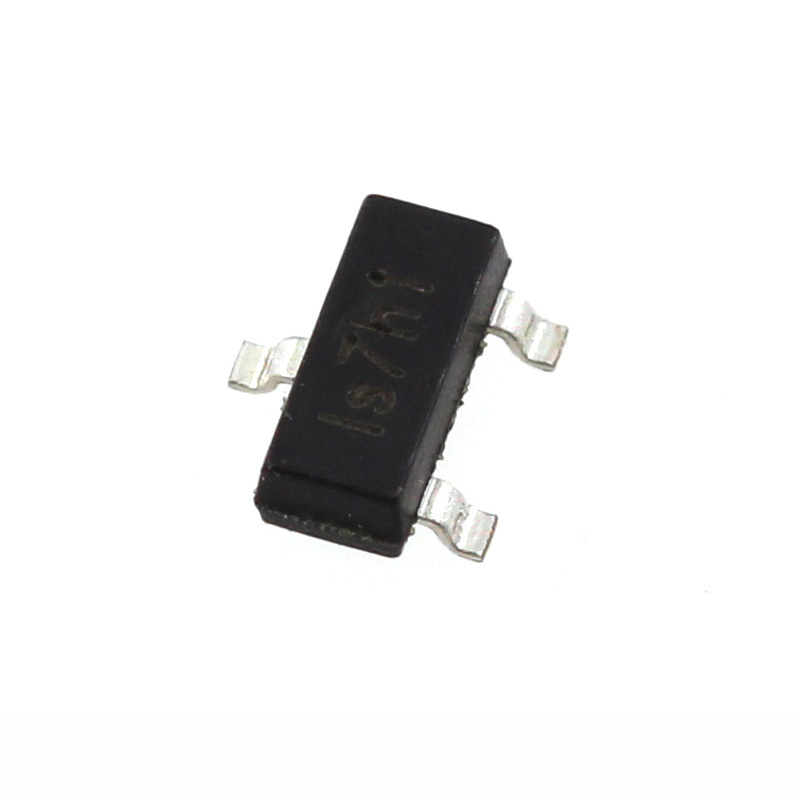

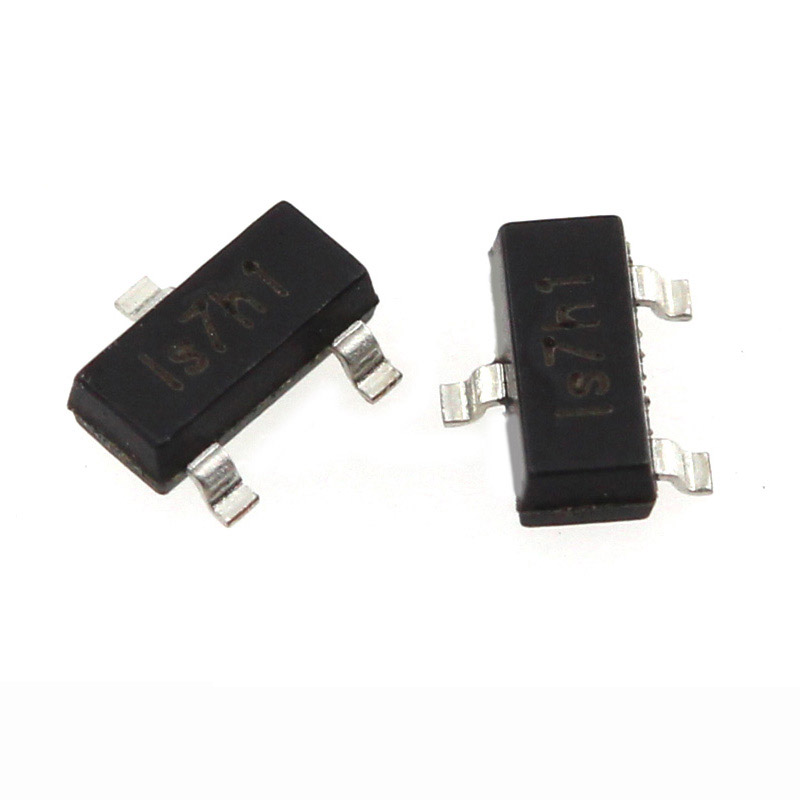

乐发ⅡSOT23-3 绿色封装
产品应用
移动手电筒
LED 头灯
LED 驱动

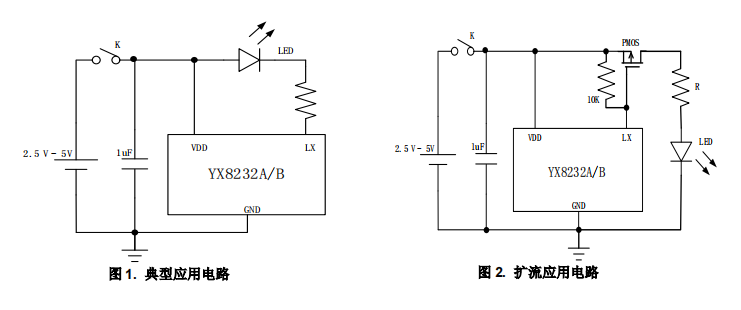

应用电路图原理

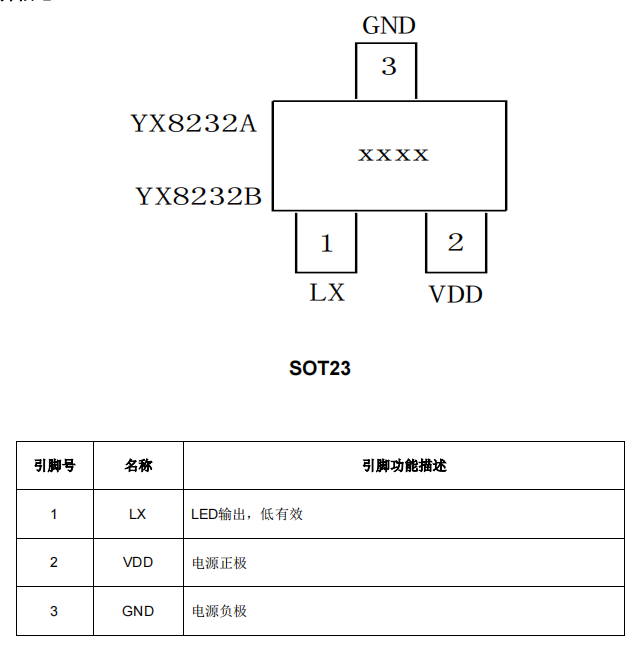

引脚定义及功能详解
