YX8232B LED多功能驱动芯片
产品介绍
YX8232A/8232B是一颗二功能手电筒LED驱动芯片，采用了 极小的SOT23无铅封装形式，仅需一颗电容器件，既节省PCB 空间，又节省系统的成本，三节干电池或一节锂电池可以驱动 1-5W的LED。YX8232A/8232B通过开/关电源来变换输出模 式，可以实现亮度调节或暴闪功能。
YX8232A/8232B 可工作于-40℃~+85℃
产品特点
YX8232A 具有全亮、25%亮二种功能
乐发ⅡYX8232B 具有全亮、暴闪二种功能
乐发Ⅱ工作电压：2.5V~5V
工作效率高达 92%
100mΩ低导通电阻
乐发Ⅱ1.4A 的电流驱动能力
乐发Ⅱ内置 NMOS 可直接驱动 1~5W LED

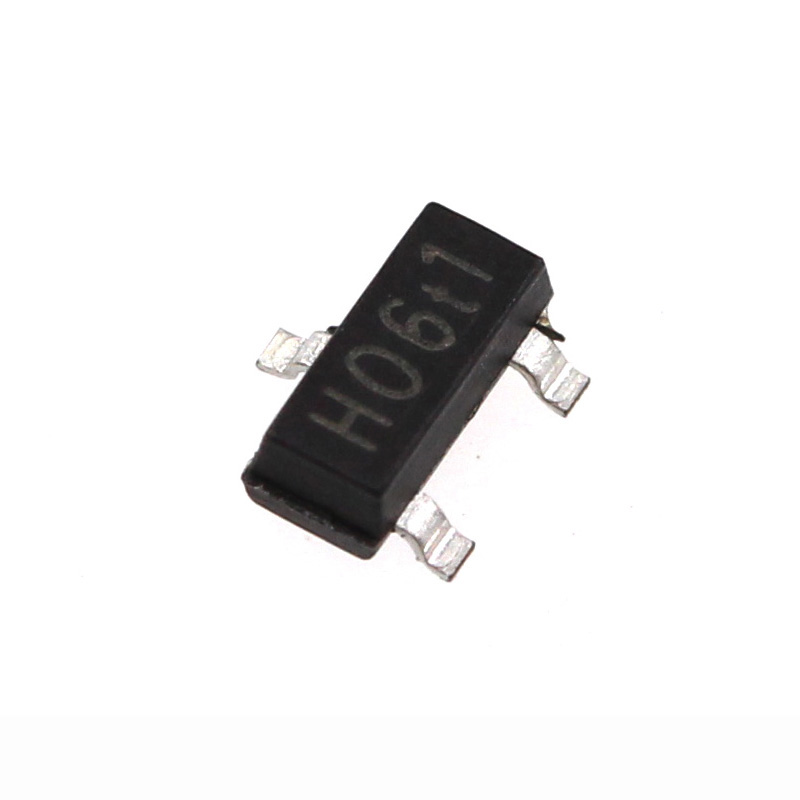

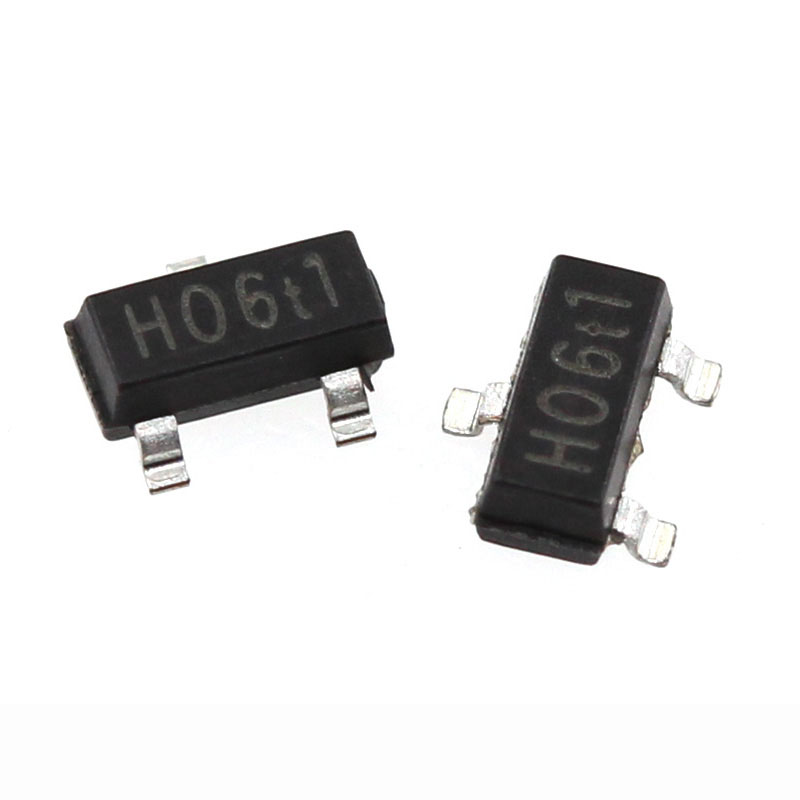

SOT23 绿色封装
产品应用
移动手电筒
LED头灯
LED驱动

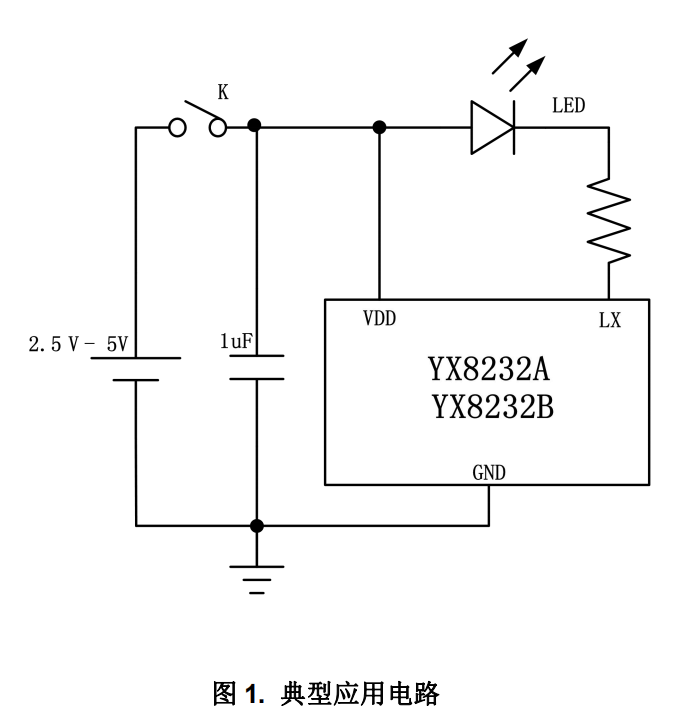

应用电路图原理

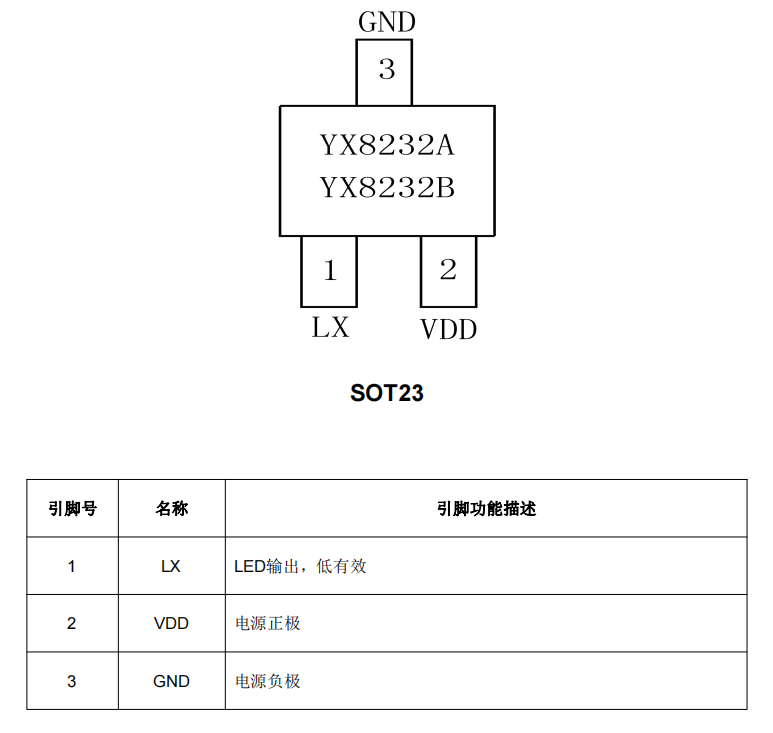

引脚定义及功能详解
