YX8253C LED多功能驱动芯片
产品介绍
Y"text-align: center;">“100%亮—25%亮—暴闪—灭”
乐发Ⅱ四种模式循环转换的 LED 驱动芯片。芯片内部集成具有防抖功能的按键输入信号检测电路，可实现对轻触开关的检测，通过轻触开关控制 LED 完成全亮、25%亮和暴闪三种功能的变化，并可通过长按开关 3s 以上实现 SOS 模式工作。无需通过 MCU 编程即可实现多功能 LED 驱动应用。 YX8253C 在三节干电池或一节锂电池供电情况可直接驱动 1~2W LED。
乐发ⅡYX8253C 采用绿色环保的 SOT23-6 封装，以及最少一个外围电容器件，可有效减小 PCB 布板空间、降低系统成本和提升系统可靠性。
YX8253C 可工作于-40℃~+85℃
产品特点
100%亮、25%亮、暴闪、灭循环模式
长按开关 3s 切换到 SOS 模式
工作电压：2.5V~5V
工作效率高达 92%
高达 0.8A 的驱动电流能力
0.1μA 睡眠模式电流
乐发Ⅱ内置 NMOS 可直接驱动 1~2W LED

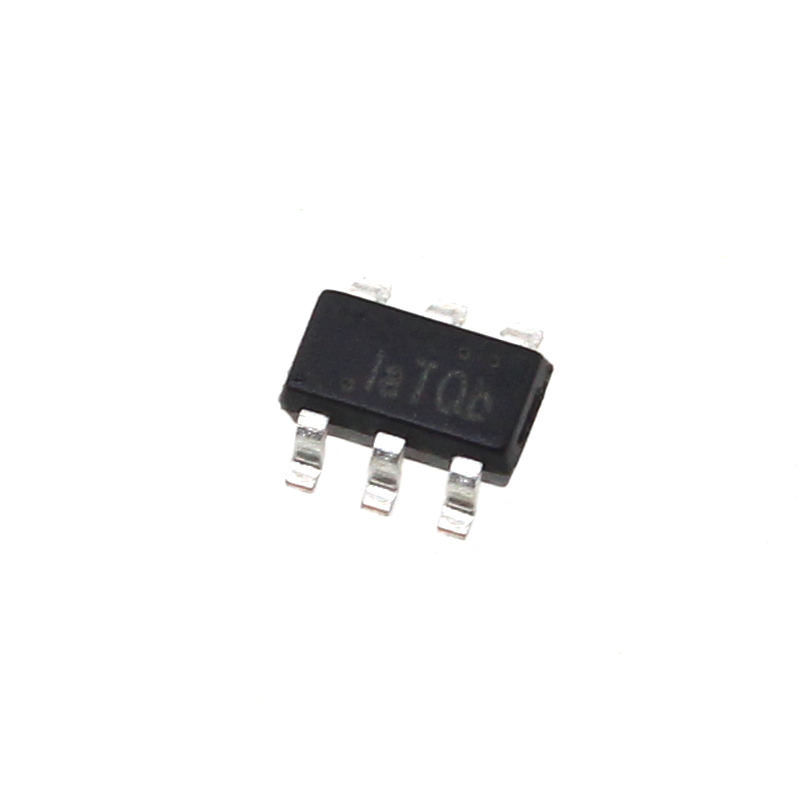

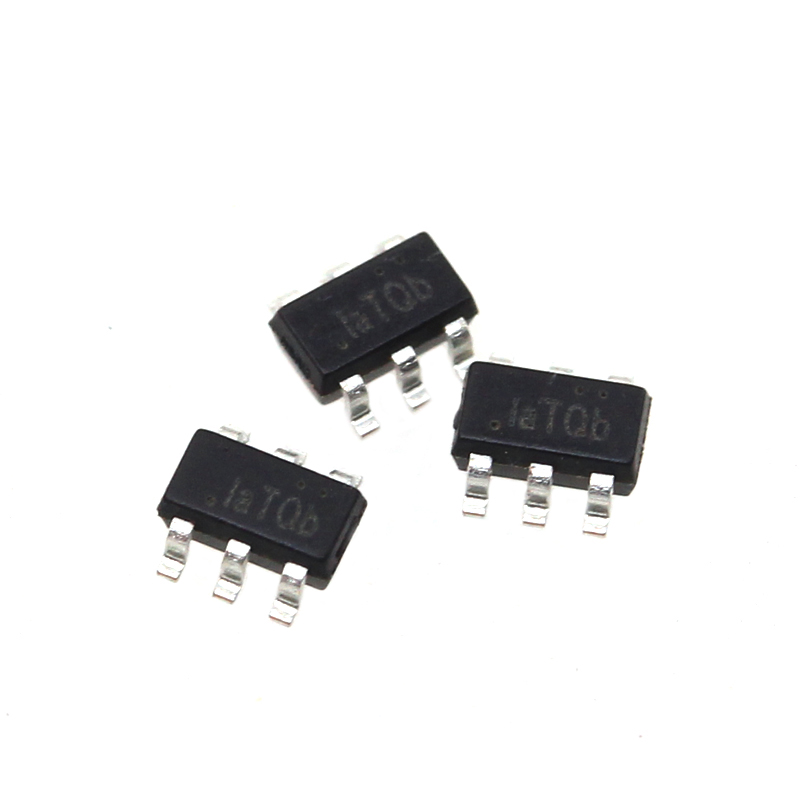

乐发ⅡSOT23-6 绿色封装
内置防电池反接功能
产品应用
移动手电筒
LED头灯
LED驱动

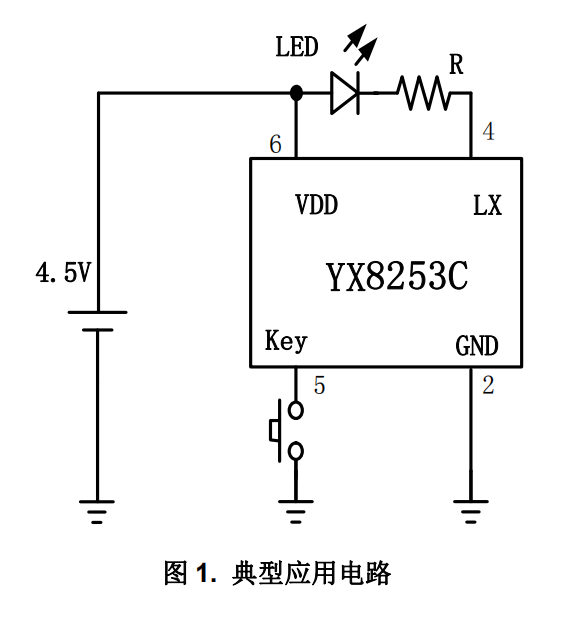

应用电路图原理
引脚定义及功能详解
