YX6623 LED手电筒驱动芯片
产品介绍
YX6623是一款高效稳定的高亮度恒流LED三功能驱动芯片，内置高精度比较器、固定关断时间控制电路、恒流驱动电路、三功能控制电路等，适合单个或多个大功率 LED串并联使用。
YX6623采用固定关断时间的峰值电流控制方式，其工作 频率最高可达1MHz，可使外部电感和滤波电容体积减小， 效率提高，节省PCB面积。关断时间最小为1uS，并可通过外部电容进行调节，通过通-断电源控制LED按全亮-25%亮 -暴闪三种模式顺序转换。

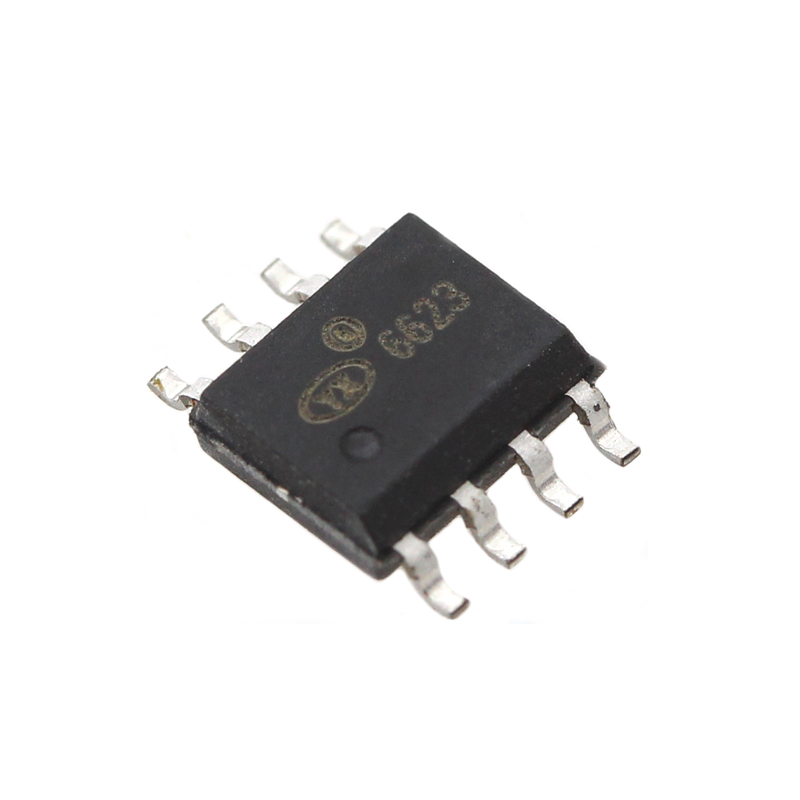

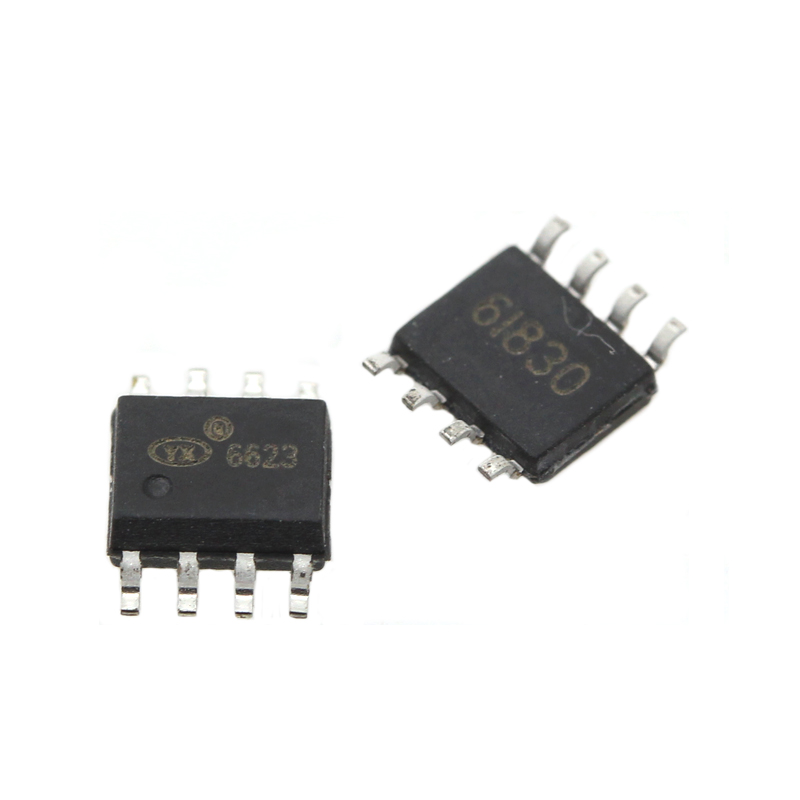

YX6623通过调节外置电流检测电阻的阻值来设置流过 LED灯的电流，从而设置LED灯的亮度，流过LED灯的电流可从几十毫安到2.5A 。采用SOP8封装形式。
乐发ⅡYX6623 可工作于-40℃~+85℃
产品特点
宽输入电压范围：2.5V~24V
乐发Ⅱ高效率：可高达 90%
三功能输出： 100%亮—25%亮—爆闪
典型内部集成稳压源值：3.5V
最大工作频率：1MHz
芯片供电欠压保护：2.5V
峰值电流采样电压：250mV
关断时间可调
产品应用
LED照明系统
自行车灯
LED射灯
强光手电筒

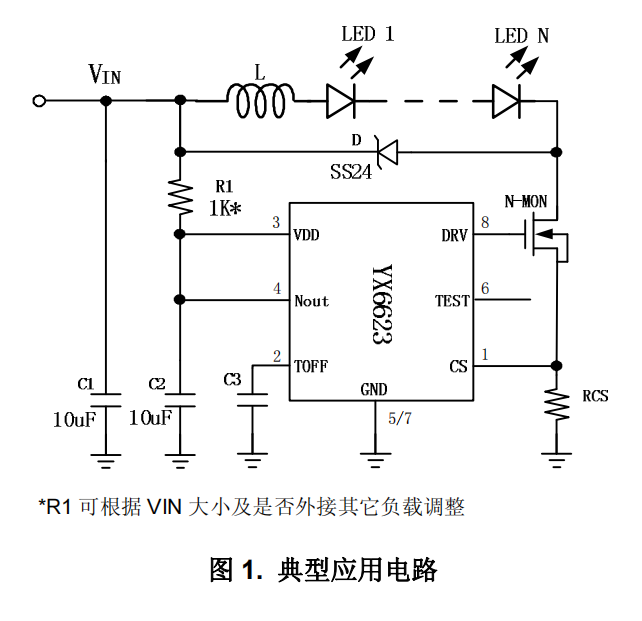

应用电路图原理

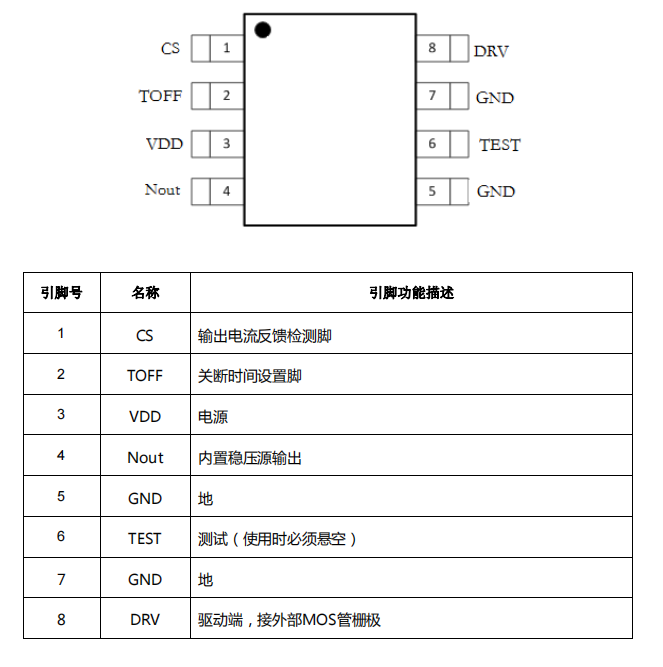

引脚定义及功能详解
YX6623常见应用开发选型咨询和故障排除办法
YX6623是一款常见的降压大功率恒流三功能LED驱动IC，常用于LED灯条、LED灯珠等LED照明应用。以下是一些常见的应用问答：
输入电压范围是多少？
乐发Ⅱ输入电压范围为2.5V至24V，适用于多种电源应用场景。
最大支持的输出电流是多少？
最大支持的输出电流为2.5A，可以满足大部分LED照明应用的需求。
工作温度范围是多少？
工作温度范围为-40℃至+85℃，可以在较广的温度范围内工作。
保护功能有哪些？
有多种保护功能，包括输入欠压保护、输出短路保护、过热保护等，可以保证芯片的安全性和稳定性。
可以在哪些应用场景中使用？
乐发ⅡYX6623可以用于LED照明应用中，例如LED灯珠、LED灯条等，以提供恒定的亮度和稳定的电流输出。同时，其广泛的输入电压和LED电压范围也使其可以适用于不同的电源和LED灯珠类型。
以下是YX6623常见故障排除办法：
1、输出电流不稳定或输出电压不稳定
可能是因为输入电压波动较大，或者输入电源噪声较大，需要加入输入电容滤波器来解决。
2、输出电流无输出
乐发Ⅱ可能是因为电路连接不正确，或者芯片损坏，需要检查电路连接情况和芯片状态。
3、输入电压正常，但输出电流为0
可能是因为负载电阻过大，或者输入电源电压不足，需要检查负载电阻和输入电源情况。
4、YX6623芯片温度过高
乐发Ⅱ可能是因为环境温度过高，或者功率过大，需要减小功率或者加入散热器来解决。
5、芯片损坏
可能是因为过压、过流、过温等原因导致芯片损坏，需要更换芯片。
乐发Ⅱ以上是常见的YX6623故障排除办法，需要根据具体情况进行判断和解决。同时，为了保证电路的安全性和稳定性，建议在设计电路时充分考虑输入电压范围、负载电阻、散热等因素，以避免出现故障。
