YX2601 LED手电筒驱动芯片
产品介绍
乐发ⅡYX2601是针对手电筒照明研发的LED驱动 IC，主要用于1-2节1.2V充电电池，或1-2节1.5V碱性电池。最大能驱动1W的LED。
YX2601是一款直流转换升压IC，采用CMOS工艺， 高效率低功耗，外围简单，可驱动小功率及1W的LED。

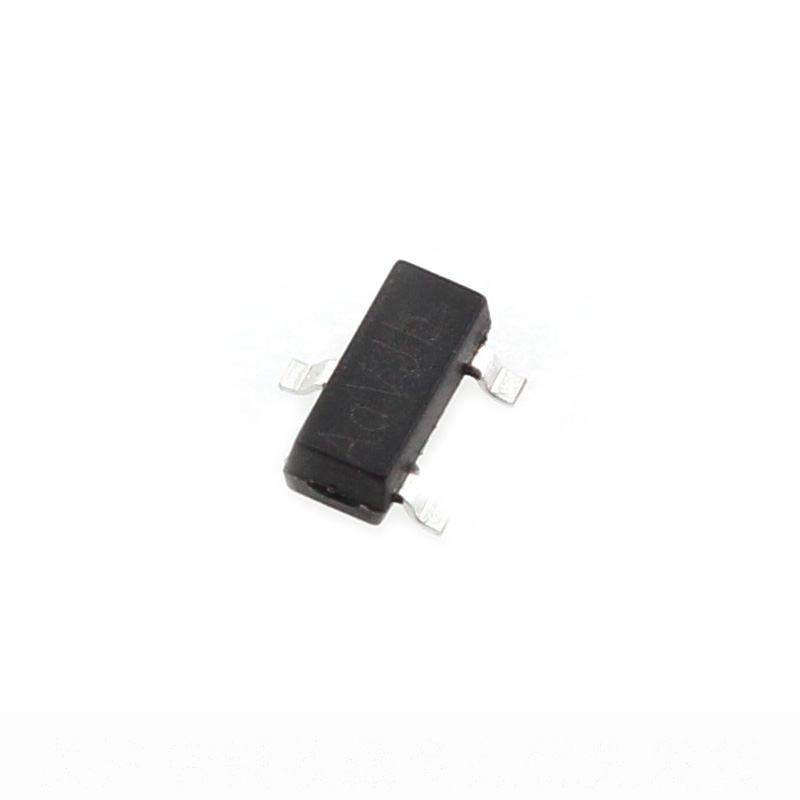

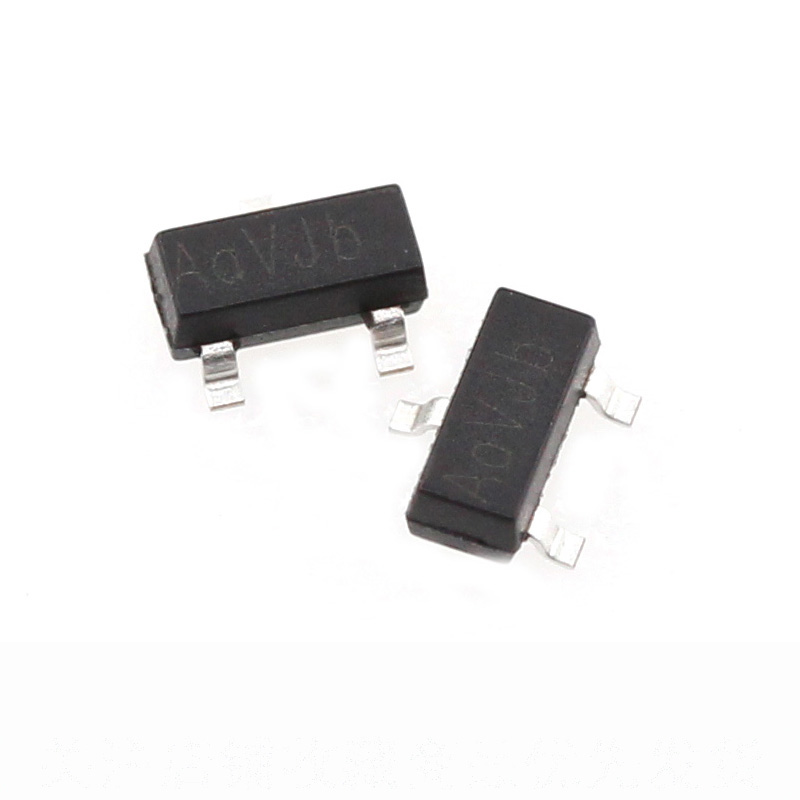

乐发ⅡYX2601 使用 SOT23 封装。
YX2601 可工作于-40℃~+85℃。
产品特点
低工作电压 0.9V ~ 3.2V
高效率 80%以上
1.5Ω 导通电阻
产品应用
移动手电筒
LED 头灯
LEDLED 照明装饰灯

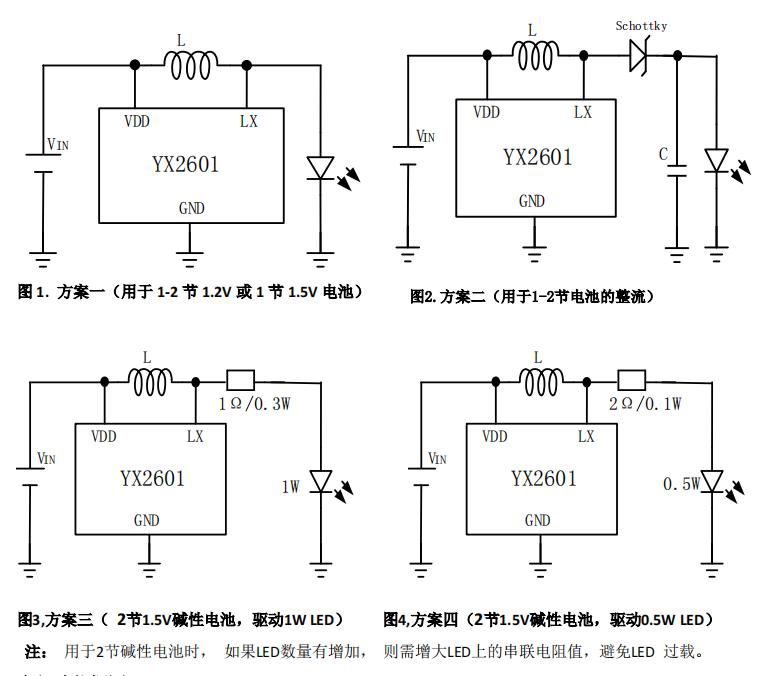

应用电路图原理

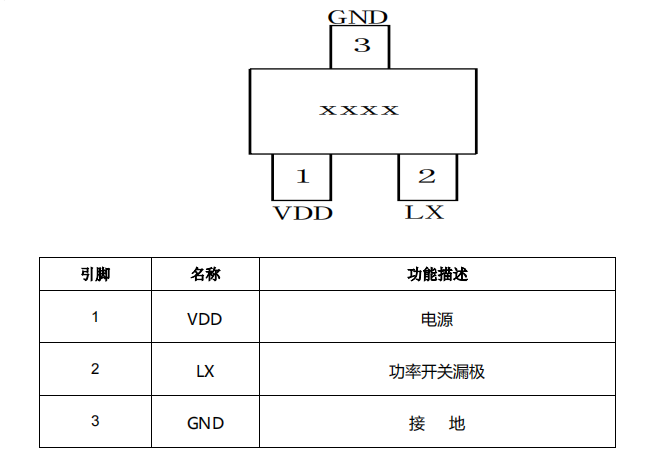

引脚定义及功能详解
