XT2052 单节锂电池充电芯片
产品介绍
XT2052 是可以对单节可充电锂电池进行恒流/恒压充电的充电器电路芯片。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻塞二极管。XT2052 只需要极少的外围元器件，并且符合 USB 总线技术规范，非常适合于便携式应用的领域。
热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。内部固定的恒压充 电电压为 4.2V，充电电流通过一个外部电阻设置。当输入电压（交流适配器或者 USB 电源）掉电时，XT2052 自动进入 低功耗的睡眠模式，此时电池的电流消耗小于 0.1µA。内置 防反灌保护电路，当电池电压高于输入电压时，自动关闭内置功率 MOSFET。其它功能包括输入电压过低锁存，自动再充电，以及充电状态/充电结束状态指示等功能。

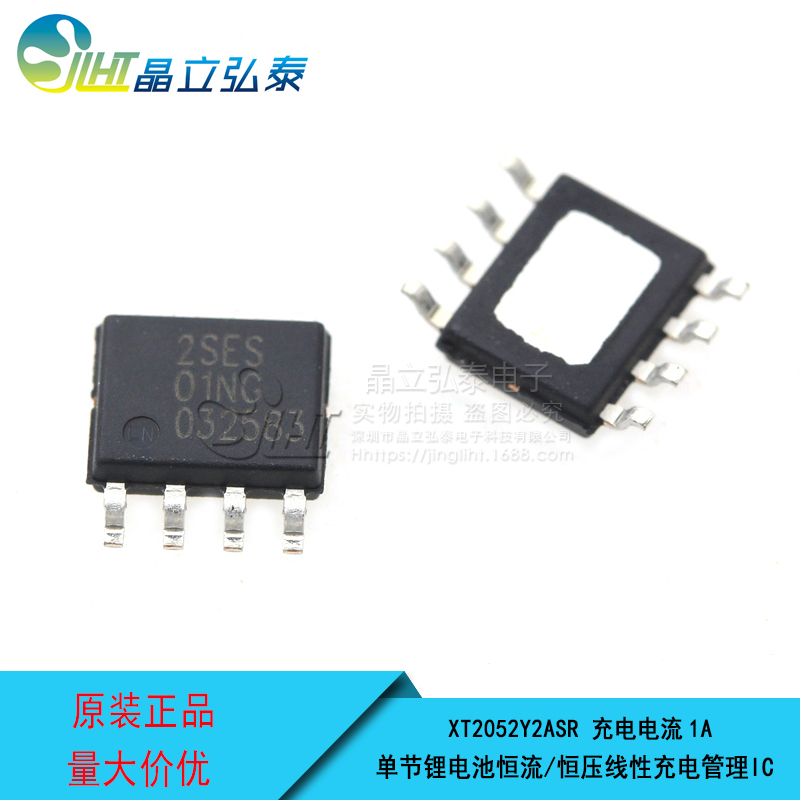

XT2052 采用散热增强型的 8 管脚小外形封装 ESOP8
产品特点
乐发Ⅱ可编程，充电电流可达 1.0A
乐发Ⅱ不需要外部 MOSFET、传感电阻和阻塞二极管
乐发Ⅱ小尺寸，实现对锂离子电池的完全线性充电管理
恒流/ 恒压运行和热度调节使得电池管理效率最高，没有热度过高的危险
从 USB 接口管理单片锂离子电池
充电状态指示标志和充满状态标志
1/10 充电电流终止
自动再充电
停止工作时提供 40μA 电流
2.9V 涓流充电阈值电压
软启动限制浪涌电流
当拔掉 VIN 时，IC 不消耗电池能量
乐发Ⅱ输出端具有防反灌保护功能
采用 ESOP8 以及客户订制的封装形式
产品应用
移动电话
数码相机
MP4 播放器
蓝牙应用
电子词典
便携式设备
各种充电器
移动电源

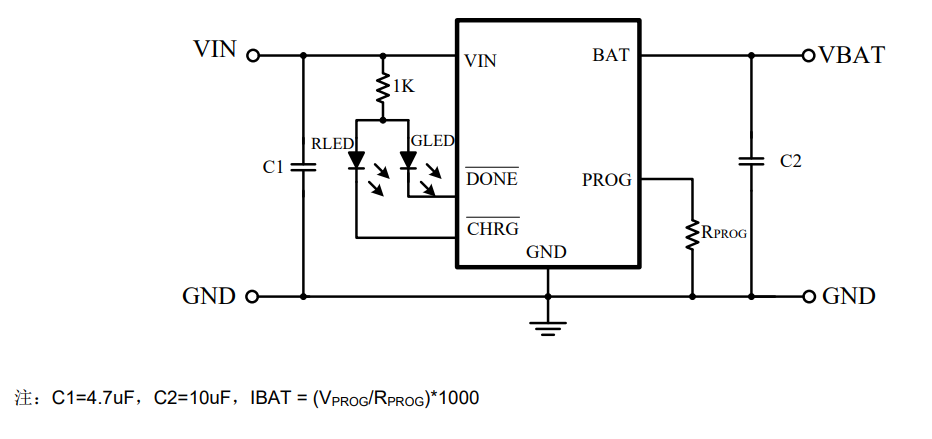

应用电路图原理

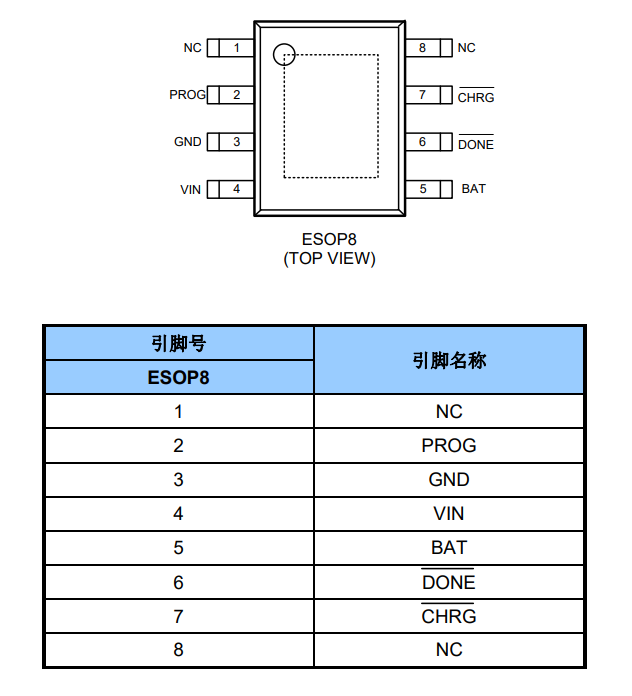

引脚定义及功能详解
引脚功能
PROG（引脚2）：充电电流编程，充电电流监控和关闭端。充电电流由一个精度为1%的接到地的电阻控制。在恒定充电电 流状态时，此端口提供1V的电压。在所有状态下，此端口电压都可以用下面的公式测算充电电流。
IBAT = (VPROG/RPROG) ×1000
PROG 端口也可用来关闭充电器。把编程电阻同地端分离可以通过上拉的 3µA 电流源拉高 PROG 端口电压。当 PROG 电 压超过 1.21V 时，充电器进入停止工作状态，充电结束，输入电流降至 25µA。此端口悬空电压大约为 2.4V。给此端口提供 超过此电压值的电压，将获得 1.5 mA 的高电流。通过使 PROG 引脚与地端结合，充电器回到正常状态。
GND（引脚 3）：接地端，EXPOSED 管脚也需要跟引脚 3 相连。
VIN （引脚 4）：提供正电压输入。VIN 管脚必须有至少 1µF 的旁路电容。当 VIN 降到 BAT 端电压 30 mV 以内时，XT2052 停止充电，此时 BAT 端口的消耗电流小于 0.1uA。
乐发ⅡBAT （引脚5）：将电池的正端连接到此管脚。在充满时，如果VIN没有移除，BAT消耗电流大约为2uA。在充电过程中，如 果移除VIN，则BAT管脚的消耗电流小于0.1uA。
DONE（引脚6）：当充电结束时，DONE管脚被内部开关拉到低电平，表示充电已经结束；否则DONE管脚处于高阻态。
CHRG（引脚7）：当充电器向电池充电时，CHRG管脚被内部开关拉到低电平，表示充电正在进行；否则CHRG管脚处于高阻态。
