PWM恒流驱动芯片乐发Ⅱ实际上是一种电子元器件，用于控制LED、激光二极管(LD)、高功率LED等发光器件的亮度或输出功率。PWM代表脉宽调制(Pulse Width Modulation)，它是一种通过控制信号的脉冲宽度来调整输出的技术。

　　恒流驱动意味着这种芯片可以确保连接的发光器件(如LED)始终以恒定的电流运行，无论电源电压波动或其他因素的影响。这是非常有用的，因为发光器件的亮度往往与电流密切相关，而变化的电流可能会导致亮度波动或过载。

　　PWM恒流驱动芯片具有以下特点：

　　恒流输出: 最主要的特点是能够提供恒定的输出电流，无论输入电压变化如何。这确保了发光器件的亮度或功率保持稳定，不受电源波动的影响。

　　脉宽调制: 这类芯片通常采用脉宽调制技术，通过调整脉冲宽度来控制发光器件的亮度。脉冲宽度的变化影响每个周期内的平均电流，从而实现亮度调节。

乐发Ⅱ　　高效能: PWM恒流驱动芯片通常设计用于高效能的能源转换。通过在调整脉冲宽度的同时保持电流恒定，最小化了能量浪费。

乐发Ⅱ　　精密控制: 这些芯片具备精密的电流控制能力，通常可以实现高精度的电流调节，适用于要求精细亮度或功率控制的应用。

乐发Ⅱ　　热管理: 一些PWM恒流驱动芯片还包括热管理功能，可以监测器件的温度并采取保护措施，以防止过热。

乐发Ⅱ　　保护功能: 过流保护、过热保护等安全功能通常被集成在这类芯片中，以保护发光器件和驱动电路免受损坏。

乐发Ⅱ　　多通道输出: 一些芯片允许多个通道输出，这在需要控制多个发光器件的应用中非常有用，如LED照明灯具。

　　应用广泛: PWM恒流驱动芯片在照明、显示、激光驱动、汽车照明、工业设备等领域得到广泛应用。

乐发Ⅱ　　节能: 由于这类芯片可以精确控制电流，它们有助于减少能源消耗，提高发光器件的寿命。

　　集成度高: 现代PWM恒流驱动芯片往往具有高集成度，集成了多种控制电路和保护功能，从而简化了整体设计。

　　PWM恒流驱动芯片在实现稳定、精准、高效能的发光器件控制方面扮演着重要的角色，使得各种应用能够以可控、可靠的方式管理光源。

　　明微PWM恒流驱动芯片系列SM16509型号是采用SM-PWM协议的共阴高刷恒流驱动芯片，内置32K SRAM存储器，支持1~64扫显示屏方案。芯片内置灰阶时钟， 电流调节、消除“开路十字架”、动态节能等技术，消除低灰偏色、低灰麻点、高对比耦合等问题，实现高刷高灰显示

　　PWM恒流驱动芯片系列SM16509S特性

　　16通道恒流输出

乐发Ⅱ　　SM PWM专利技术:16位灰阶控制

乐发Ⅱ　　共阴方案应用，可实现R/G/B独立供电

乐发Ⅱ　　输出恒流范围:0.6~16mA

乐发Ⅱ　　内置SRAM，支持1~64扫

乐发Ⅱ　　内置灰阶时钟，提高刷新率和灰阶等级，降低EMI

乐发Ⅱ　　内置64级电流增益调节功能，亮度调节不损失灰度

　　内置智慧节能功能

乐发Ⅱ　　内置开路检测功能，消除开路“十字架

　　内置列下消影功能

　　内置LED开、短路信息回传功能

乐发Ⅱ　　消除偏色、低灰麻点、第一扫偏暗、高对比耦合等异常现象

　　工作电压: 3.3V~5.0V

　　恒流精度: 片内: <土1.6%，片间:<士1.6%

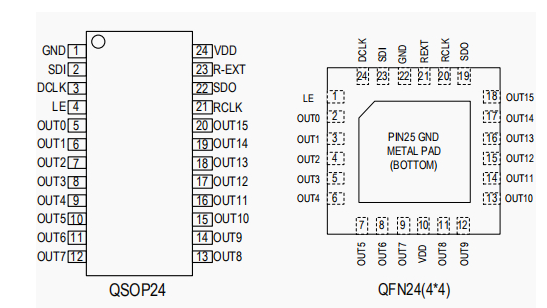

　　封装形式: 0SOP24、QFN24(4*4)

　　PWM恒流驱动芯片系列SM16509S应用领域

　　LED 显示屏

　　LED 照明

      更多明微PWM恒流驱动芯片系列：

型号（封装）	应用结构	输出通道	输出电流	扫描	刷新率	调制	节能方式	错误检测	应用领域
SM16509（QSOP24/QFN24 ）	超小间距共阴 驱动	16CH	0.6-16mA	1-64扫	>3840Hz	13-16bit	智慧节能	开/短路侦测+ 回传	P2以下显示屏
SM16510（QSOP24/QFN24）	户外共阴	16CH	0.6-20mA	1-64扫	>3840Hz	14-16bit	智慧节能	开/短路侦测+ 回传	户外P2以上显示屏
SM16389（QSOP24/QFN24）	超小间距共阳 驱动	16CH	0.6-16mA	1-64扫	>3840Hz	13-16bit	智慧节能	开/短路侦测+ 回传	P1以上显示屏
SM16289（QSOP24/QFN24）	小间距驱动	16CH	0.6-20mA	1-64扫	>3840Hz	13-16bit	智慧节能	开/短路侦测+ 回传	P1.2以上显示屏
SM16380（QSOP24/QFN24）	小间距共阳驱 动	16CH	0.6-16mA	1-64扫	>3840Hz	12-14bit	动态节能	开路侦测	P1.8及以上显示屏
SM16169（QSOP24/QFN24）	户外共阳驱动	16CH	2-32mA	1-16扫	>3840Hz	14bit	动态节能	开路侦测	户外P2.5以上显示 屏
SM16318（QFN24(3*4)/(2*4)）	格栅屏驱动	18CH	1-33mA	1-16扫	>3840Hz	14bit	动态节能	开路侦测	格栅屏
