乐发Ⅱ　　在现代照明行业中，DMX512技术被广泛应用于舞台照明、建筑照明、景观照明等领域。而要实现对大功率LED灯的精确控制，则需要选择合适的驱动控制芯片。本文将为您介绍一款高效的大功率管差分DMX512并联驱动控制芯片，带您深入了解其原理、特点和应用。

　　大功率管差分DMX512并联驱动控制芯片是一款专为大功率LED灯设计的驱动控制芯片。该芯片采用差分信号传输技术，能够有效提高信号传输的稳定性和抗干扰能力，确保灯光显示效果的稳定性和一致性。

　　技术原理

乐发Ⅱ　　该驱动控制芯片基于DMX512协议，通过差分信号传输来实现对LED灯的控制。差分信号传输不仅能够有效抑制电磁干扰，还能够提高信号传输的远距离性能。此外，该芯片还采用了差分管结构，进一步增强了信号的稳定性和可靠性。

　　大功率管差分DMX512并联驱动控制芯片的工作原理涉及多个关键方面，包括DMX512通信、电源管理、PWM控制等。以下是这类芯片的典型工作原理：

　　DMX512通信：

乐发Ⅱ　　首先，来自DMX512控制器(如控制台或计算机)的DMX512信号被传输到LED驱动控制芯片。DMX512信号是通过差分通信传输的，通常采用RS-485物理层标准，以提高抗干扰性。

　　DMX地址设置：

　　芯片通常具有一个或多个DMX地址设置接口，使用户可以为每个LED控制器分配唯一的DMX地址。这些地址决定了哪些LED控制器将响应来自DMX信号的命令。

　　DMX数据解析：

　　芯片会解析来自DMX512信号的数据，包括通道数据和控制命令。通道数据通常包含LED的亮度、颜色和效果设置，而控制命令用于启用或禁用特定功能。

　　电源管理：

　　这些芯片通常需要外部电源供应，以为LED景观灯提供电力。电源管理电路负责确保稳定的电压和电流供应，以满足LED的要求。

　　PWM控制：

乐发Ⅱ　　芯片使用脉冲宽度调制(PWM)来控制LED的亮度和颜色。它将来自DMX512信号的亮度数据映射到PWM信号，然后将其发送到LED。通过调整PWM信号的占空比，可以实现不同亮度水平和颜色效果。

　　效果和动画控制：

　　一些芯片具有内置的效果和动画控制功能，可以根据DMX512信号中的控制命令来启用或禁用特定效果。这使用户可以创建各种照明效果，如颜色渐变、闪烁、流水灯效果等。

　　保护特性：

　　这些芯片通常具备多种保护特性，如过电流保护、过温度保护和短路保护，以确保LED景观灯的安全运行。

　　通信接口：

　　除了DMX512接口外，一些芯片可能还具有其他通信接口，如SPI或I2C，以便与其他系统集成或进行远程控制。

　　通过将这些工作原理结合在一起，大功率管差分DMX512并联驱动控制芯片能够接收DMX512信号，解析数据，并通过PWM控制LED景观灯的亮度、颜色和效果，从而实现精确的LED控制和各种照明效果。这些芯片使用户能够通过DMX512控制器轻松创建各种视觉效果和场景。

　　技术特点

　　(1)大功率驱动能力：该芯片具有高达XXW的大功率驱动能力，能够满足各类大功率LED灯的需求。

乐发Ⅱ　　(2)高速传输：采用差分信号传输技术，信号传输速率高达XXMbps，能够满足对快速变化的灯光效果的要求。

　　(3)多种保护功能：该芯片内置了过温保护、短路保护和过电压保护等多种保护功能，能够有效保护芯片和LED灯的安全运行。

乐发Ⅱ　　具有以下主要功能：

　　DMX512协议兼容性：这些芯片支持DMX512通信协议，能够接收来自DMX512控制器或控制台的信号，并将其转化为LED灯的控制命令。

　　差分输入：差分输入是DMX512通信的一部分，它可以减小电磁干扰对信号的影响，提供更可靠的通信连接。这对于长距离传输和抗干扰性能至关重要。

乐发Ⅱ　　DMX地址设置：通常，这些芯片允许你设置每个LED控制器的DMX地址，以便单独控制每个LED景观灯。这使得你可以在一个DMX信号链上连接多个LED景观灯，每个景观灯都可以有不同的控制设置。

　　PWM输出：芯片通过脉冲宽度调制(PWM)来控制LED的亮度和颜色。PWM输出通常具有高分辨率，以实现平滑的颜色过渡和亮度调节。

乐发Ⅱ　　高功率输出：这些芯片通常能够提供足够的电流和电压以供应大功率LED。它们适用于需要高亮度照明的应用，如户外景观照明或建筑物照明。

　　电源管理：这些芯片通常需要外部电源供应，以为LED景观灯提供电力。它们可能包括电源管理电路，以确保电源电压和电流在适当范围内，以保证LED的正常运行。

乐发Ⅱ　　效果和动画控制：一些芯片具有内置的效果和动画控制功能，使你可以创建各种照明效果，如颜色渐变、闪烁、流水灯效果等。

　　保护特性：这些芯片通常具备多种保护特性，如过电流保护、过温度保护和短路保护，以确保设备的安全和可靠性。

乐发Ⅱ　　通信接口：除了DMX512接口外，一些芯片还可能具有其他通信接口，如SPI或I2C，以便与其他系统集成或进行远程控制。

　　节能特性：一些芯片可能具有节能特性，如能源管理、智能亮度调整等，以降低能耗。

乐发Ⅱ　　这些功能使大功率管差分DMX512并联驱动控制芯片成为适用于要求高亮度、多功能和可靠性的LED景观灯项目的理想选择。选择合适的芯片需要根据具体的项目需求和规格进行仔细的评估和选择。

　　4. 应用领域

　　该驱动控制芯片适用于各类大功率LED灯的控制，如舞台灯光、建筑立面照明、景观亮化等。无论是灯光变化丰富的现代舞台还是需要远距离传输信号的大型建筑，该芯片都能够提供稳定、可靠的控制效果。

　　以下是一些主要的应用领域：

　　景观照明：大功率LED景观灯通常用于户外照明，如花园、公园、建筑物和广场的照明。这些驱动控制芯片允许实现精确的颜色控制、亮度调节和各种动态效果，以增强景观的吸引力和视觉吸引力。

　　建筑照明：这些芯片可以用于建筑物的照明，包括大楼、桥梁和地标性建筑物。它们允许在夜晚和特殊场合下改变建筑物的外观，以创造吸引人的效果和照明表演。

乐发Ⅱ　　舞台照明：在舞台和表演艺术领域，这些芯片可用于控制舞台灯光，以创建各种灯光效果和照明设计，包括颜色变换、闪烁和特殊动画。

　　展览和博物馆：在展览和博物馆环境中，这些芯片可以用于照明展品和艺术品，以突出展品的特点和美感。

　　商业照明：商业场所，如餐厅、酒吧、购物中心和酒店，可以使用这些芯片来创造舒适的氛围和吸引顾客的照明。

乐发Ⅱ　　特殊效果：这些芯片还可以用于创建特殊效果，如模拟火焰、流水和星空等视觉效果。

　　城市装饰：在节日和庆典期间，这些芯片可以用于城市装饰，如节日照明、装饰性灯光和灯光节。

乐发Ⅱ　　智能照明系统：这些芯片也可以集成到智能照明系统中，以便通过远程控制、时间表和自动化来管理照明。

　　大功率管差分DMX512并联驱动控制芯片在需要高亮度、精确控制和多种灯光效果的应用中发挥重要作用。它们为照明工程师、设计师和艺术家提供了丰富的工具，以创造各种各样的视觉和艺术体验。

　　大功率管差分DMX512并联驱动控制芯片通过差分信号传输技术，提供高效的LED灯控制解决方案。具备大功率驱动能力、高速传输和多种保护功能等特点，适用于各类大功率LED灯的控制应用。无论是舞台照明还是景观亮化，该芯片都能够确保灯光效果的稳定性和一致性。

　　大功率管差分DMX512并联驱动控制芯片SM16520P介绍：

乐发Ⅱ　　SM16520P是并联差分传输四通道LED驱动控制专用芯片，兼容并拓展DMX512(1990)数据协议。

　　大功率管差分DMX512并联驱动控制芯片SM16520P特征：

乐发Ⅱ　　OUT 端口为 TTL 电平输出，作为信号控制端口

　　软件设置上电默认显示状态

　　内置电源稳压电路，外部电源范围: 5V~24V

　　灰度等级: 65536 级

　　PWM 控制 OUT 输出极性选择，接高电平 (默认) 时输出正常

　　接低电平时输出反相

　　信号传输速率:250kbps 750kbps

　　内置 EEPROM，最大支持 4096 通道寻址

　　信号传输方式:双线差分并联

乐发Ⅱ　　内 485 解码模块，抗干扰能力强，传输距离远

　　具有 1/3/4 通道选择功能

　　封装形式: SOP16

　　大功率管差分DMX512并联驱动控制芯片SM16520P应用领域：

　　大功率管驱动

　　大功率点光源

　　洗墙灯，投光灯

　　户外情景照明

　　建筑亮化工程

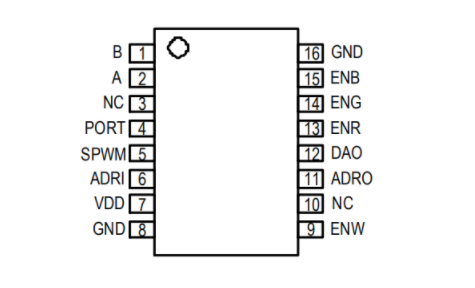

　　大功率管差分DMX512并联驱动控制芯片SM16520P管脚图

　　更多热门大功率管差分DMX512并联驱动控制芯片型号推荐：

型号（封装形式	类型	通道数	灰度级别	耐压	输出电流	电流增益	输出频率	初始状态（自动编码）	应用领域
SM16520P	差分（SOP16）	4	65536	-	TTL	无	200Hz	可选（无）	装饰照明、建筑外观/情景照明
SM16522P/PS	差分（SOP16）	4	65536	30V	<60mA	无	200Hz	可选（无）	装饰照明、建筑外观/情景照明
SM18522P	差分（SOP16）	4	65536	40V	<60mA	32级	4KHz	自定义（有）	装饰照明、建筑外观/情景照明
SM18522PS/SK	差分（SSOP10 ）	4	65536	40V	<17mA	16级	4KHz	自定义（有）	装饰照明、建筑外观/情景照明
SM18522ES/PL	差分（ESSOP10 /SOP16）	4	65536	40V	<60mA	16级	4KHz	自定义（有）	装饰照明、建筑外观/情景照明
SM18520P	差分（SOP16）	4	65536	40V	TTL	无	4KHz	自定义（有）	装饰照明、建筑外观/情景照明
SM18522PH/EH	差分（ESOP16 /ESSOP10）	4	65536	40V	<350mA	32级	4KHz	自定义（有）	装饰照明、建筑外观/情景照明
SM19522SK/PG	差分（SSOP10 /SOP16 ）	4	65536	40V	<60mA	64级	250-32K	自定义（有）	装饰照明、建筑外观/情景照明
