在现代社会中，LED灯广泛应用于家庭照明、商业照明、车灯等众多领域。为了使LED灯的亮度得到控制，PWM调光低压线性恒流芯片被广泛运用于LED控制电路。

乐发Ⅱ　　PWM调光低压线性恒流芯片能够调节LED灯的亮度和功率，并在保持恒定亮度的情况下，减少LED的发热和功耗。同时，此类芯片还具有保护电路的功能，确保LED的长期稳定运行，使得LED灯具有较长的使用寿命。

乐发Ⅱ　　然而，不同的LED控制电路所需的PWM调光低压线性恒流芯片也不尽相同。在选择PWM调光低压线性恒流芯片时，需要考虑多个因素，例如输入电压范围、电流控制的精度和最大电流输出值等。

　　支持PWM调光的低压线性恒流芯片是一种电子器件，通常用于驱动LED(发光二极管)或其他类型的光源，以实现调光功能。以下是对这些术语的解释：

乐发Ⅱ　　PWM(脉宽调制)：PWM是一种调光技术，通过快速地切换电流或电压信号的占空比来控制光源的亮度。在PWM调光中，光源以非常高的频率(通常不可见)开启和关闭，通过控制开启时间与总周期时间的比例来控制亮度。PWM调光通常被认为是一种有效的调光方法，因为它不会导致光源自身的发热。

　　低压：这通常表示芯片能够在较低的电压下工作，这对于电池供电的便携式设备或要求高效率的应用非常重要。

乐发Ⅱ　　线性恒流：线性恒流是一种电流控制方法，它确保电流保持恒定，而不受电源电压波动的影响。这对LED驱动器非常重要，因为LED的亮度通常与通过它们的电流成正比关系。线性恒流芯片可以确保LED的亮度在不同电源电压下保持恒定。

乐发Ⅱ　　支持PWM调光的低压线性恒流芯片是一种能够以低电压工作、能够通过PWM技术实现调光功能，并能够提供恒定电流以驱动LED等光源的电子芯片。这种芯片在许多需要精确控制光亮度的应用中非常有用，例如照明、显示屏和光通信等领域。它们可以帮助提高效率、延长LED寿命并实现可变亮度的功能。

　　支持PWM调光低压线性恒流芯片工作原理

　　支持PWM调光、低压、线性恒流的芯片通常用于驱动LED或其他光源，以实现精确的亮度控制。以下是这种芯片的工作原理：

乐发Ⅱ　　输入电源供应： 首先，将输入电源(通常是直流电源)连接到芯片的电源引脚。这个电源电压通常在一定的电压范围内工作，这也是所谓的"低压"特性。

　　线性恒流控制： 这种芯片的核心功能是维持恒定的电流通过连接的光源(例如LED)。通常，用户可以设置所需的电流值，芯片会确保输出电流始终保持在这个设定值附近。

　　PWM调光控制： 芯片还具有PWM调光功能，它通过控制高频率开关来改变光源的亮度。这里的工作步骤如下：

乐发Ⅱ　　a. 用户通过芯片上的控制接口或输入引脚提供PWM调光信号。

　　b. 芯片比较PWM信号与一个内部的基准信号，通常是一个高频率方波信号。根据PWM信号的占空比(即高电平时间与周期时间的比例)，芯片决定是否将电流流过光源。

　　c. 当PWM信号处于高电平时，芯片允许电流流过光源，光源发光。而当PWM信号处于低电平时，芯片切断电流，光源熄灭。

乐发Ⅱ　　d. 这个高频率的开关过程在肉眼几乎不可见，因此给人的印象是光源的亮度在变化。

乐发Ⅱ　　亮度调节： 通过调整PWM信号的占空比，用户可以改变光源的亮度。占空比越高，亮度越高，占空比越低，亮度越低。

乐发Ⅱ　　电流稳定性： 同时，芯片会继续保持输出电流的稳定性。这意味着即使输入电压发生波动，芯片也会调整PWM控制，以确保输出电流保持在用户设定的值附近。这是所谓的线性恒流特性，保证了光源的亮度不会受电源波动的影响。

乐发Ⅱ　　支持PWM调光、低压线性恒流的芯片通过不断调整PWM信号以及稳定输出电流，使用户能够实现对光源的精确亮度控制，同时适应不同的电源条件。这种芯片广泛应用于LED照明、显示屏、背光源和其他需要可变亮度控制的应用中。

　　支持PWM调光低压线性恒流芯片功能

乐发Ⅱ　　支持PWM调光、低压线性恒流的芯片具有多种功能，这些功能使其在LED驱动和其他照明控制应用中非常有用。以下是这些芯片的主要功能：

　　PWM调光功能： 这种芯片能够接受PWM信号作为输入，以实现对光源的精确亮度控制。通过改变PWM信号的占空比，用户可以调整光源的亮度，从全亮到全暗以及中间各个亮度级别。

乐发Ⅱ　　低压工作： 这些芯片通常能够在相对较低的电源电压下工作，这使得它们非常适合需要低电压供电的应用，如便携式电子设备和电池供电的系统。

　　线性恒流输出： 这些芯片的关键功能之一是提供恒定的输出电流。无论输入电压如何变化，芯片都会自动调整以保持输出电流的稳定性。这对LED驱动器非常重要，因为LED的亮度通常与电流成正比关系。

乐发Ⅱ　　电流精度： 这些芯片通常具有高电流精度，以确保输出电流与用户设置的目标电流非常接近。这有助于实现精确的亮度控制。

　　热管理： 一些芯片具有内置的热管理功能，可以监测温度并在必要时限制电流，以防止LED过热和损坏。

乐发Ⅱ　　过电压保护： 芯片通常具有过电压保护功能，可以防止输入电压超出规定范围，从而保护LED和芯片免受损害。

乐发Ⅱ　　故障检测和反馈： 一些芯片可以检测LED是否失效或断路，并提供反馈信号，以便系统能够及时处理故障。

　　节能和效率： 这些芯片通常设计得非常高效，以最大程度减少能源消耗，从而降低系统的能源成本。

　　总的来说，支持PWM调光、低压线性恒流的芯片为LED照明和其他光源控制提供了广泛的功能，能够满足不同应用的需求，实现高效、可变亮度的照明控制。

　　支持PWM调光低压线性恒流芯片应用场景

　　支持PWM调光、低压线性恒流芯片在各种应用场景中都有广泛的用途，特别是在需要LED照明和亮度控制的领域。以下是一些常见的应用场景：

乐发Ⅱ　　LED照明： 这是最常见的应用场景之一。支持PWM调光的芯片用于驱动LED灯具，例如室内照明、户外景观照明、车辆前照灯、尾灯和车内照明等。通过PWM调光，用户可以调整LED灯具的亮度，以满足不同环境下的照明需求。

　　背光控制： LCD显示屏和液晶电视通常需要背光来提供亮度。支持PWM调光的芯片用于控制背光的亮度，以实现高质量的图像显示和能效。

　　电池供电设备： 由于低压工作特性，这些芯片适用于便携式电子设备，如智能手机、平板电脑、笔记本电脑和手持游戏机。它们可以延长电池寿命并提供亮度控制选项。

　　汽车照明： 在汽车中，支持PWM调光的芯片用于驱动前照灯、尾灯、刹车灯、指示灯和仪表板照明。这些芯片不仅可以提供亮度控制，还可以适应不同的电压条件，如启动和停车时的电池电压波动。

乐发Ⅱ　　照明控制系统： 这些芯片还可以用于照明控制系统，如智能家居照明系统、商业照明系统和街道照明系统。通过集中控制，可以实现照明的远程管理和自动化。

　　医疗设备： 在医疗领域，这些芯片可以用于医疗成像设备、手术室照明以及生命支持设备中的照明和指示灯。

乐发Ⅱ　　户外广告牌： 大型户外LED广告牌通常需要亮度控制，以在白天和夜晚时段提供不同的视觉效果。支持PWM调光的芯片可以实现这种控制。

　　植物生长照明： 在室内农业和植物生长室中，LED照明用于促进植物生长。这些芯片可用于调整光照强度和光谱，以满足不同植物的需求。

　　支持PWM调光、低压线性恒流的芯片在各种照明和光源控制应用中发挥着关键作用，它们提供了精确的亮度控制和能效，适用于多种行业和领域。

　　支持PWM调光低压线性恒流芯片SM15302T介绍

　　SM15302T是高性价比的单通道LED恒流驱动芯片乐发Ⅱ，具有宽电压范围输入、低阈值电压开启特点，解决因电源电压衰减造成的LED灯带亮度不一致问题。

　　支持PWM调光低压线性恒流芯片SM15302T特征：

　　输入电源电压:2~40Vdc

　　输出电流:20mA

乐发Ⅱ　　OUT端口耐压: 40V

　　输出电流精度:土5%

　　恒流拐点电压低: 20mARVOUT S=2.0V

　　输出电流负温度特性

　　线路简单、应用灵活，成本低

乐发Ⅱ　　封装形式:50T23-3

　　支持PWM调光低压线性恒流芯片SM15302T应用领域：

　　模组、软灯带

乐发Ⅱ　　室内外装饰、汽车装饰

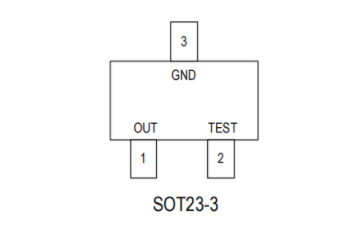

　　支持PWM调光低压线性恒流芯片SM15302T的管脚图

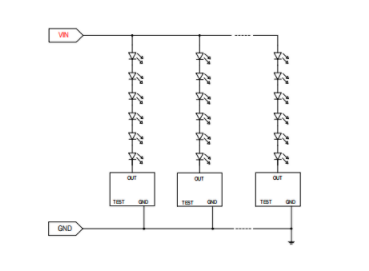

　　支持PWM调光低压线性恒流芯片SM15302T应用电路图

　　支持PWM调光低压线性恒流芯片型号推荐

型号	通道数	耐压	最大输出电流	电流波动范围	温度	封装	应用领域	特征
SM4A20H	2	40V	18.7mA	﹣	145℃	HFBP8[1.4x1]	软/硬灯带、其他LED照明等	支持PWM调光
SM15302T	1	40V	20mA	±5%	﹣	SOT23-3	软/硬灯带、其他LED照明等	支持PWM调光
SM15304T	1	40V	40mA	±5%	﹣	SOT23-3、SOT89-3	软/硬灯带、其他LED照明等	支持PWM调光
SM15306T	1	40V	60mA	±5%	﹣	SOT23-3、SOT89-3	软/硬灯带、其他LED照明等	支持PWM调光
SM15308T	1	40V	80mA	±5%	﹣	SOT89-3	软/硬灯带、其他LED照明等	支持PWM调光
SM15310T	1	40V	100mA	±5%	﹣	SOT89-3	软/硬灯带、其他LED照明等	支持PWM调光
SM15312T	1	18V	120mA	±5%	﹣	SOT223、SOT89-3	软/硬灯带、其他LED照明等	支持PWM调光
