大功率升压恒流IC芯片是一种专门设计用于驱动高功率LED(发光二极管)的集成电路(IC)。它的主要功能是将低电压输入(通常是直流电源)升压到足够高的电压,以满足高功率LED的工作电压要求,并确保在不同输入电压和负载条件下提供恒定的电流输出。
这种类型的IC芯片具有以下主要特点:
乐发Ⅱ 升压功能: 大功率LED通常需要较高的工作电压,而输入电源可能无法直接提供所需的电压。升压功能使得IC能够将较低的输入电压升高到适合LED工作的电压水平。
恒流输出: 这种IC芯片的关键特点是确保在各种输入电压和负载条件下,LED的电流保持恒定。这是为了保持LED的亮度稳定,延长LED的寿命,以及避免因电流过大而损害LED的情况。
高功率能力: 大功率LED通常消耗较高的功率,因此这种IC芯片需要具备足够的功率处理能力,以满足LED应用的要求。
保护功能: 大功率升压恒流IC芯片通常会集成多种保护功能,如过电流保护、过温保护、输入欠压保护等,以确保LED和IC的安全运行。
乐发Ⅱ 效率和散热考虑: 高功率LED应用中的IC芯片需要具备高效能的设计,以最小化能量损失并减少热量产生。合适的散热设计也是确保IC和LED稳定运行的重要因素之一。
这种类型的IC芯片在许多大功率LED照明、照明装饰、车辆照明以及户外显示等应用中广泛使用,以确保LED的稳定工作和高效能使用。
大功率升压恒流IC芯片的结构组成
乐发Ⅱ 大功率升压恒流IC芯片的结构组成通常涵盖了多个功能模块,这些模块共同实现了对LED的升压驱动和恒流控制。以下是可能包含在这类芯片中的主要功能模块:
乐发Ⅱ 升压拓扑: 这是驱动器的核心部分,通常采用升压拓扑,如升压型DC-DC转换器,将输入低电压转换为足够高的电压以驱动LED。常见的升压拓扑包括升压半桥、升压Boost、升压SEPIC等。
电流检测和反馈: 芯片中通常会集成电流检测电路,用于监测LED电流。这些电路可以实时测量电流,从而实现恒流控制,使LED的亮度保持稳定。
电压检测和反馈: 部分芯片可能也集成电压检测电路,以监测输出电压,确保在不同负载和输入电压条件下仍然提供稳定的输出电压。
乐发Ⅱ PWM调光控制: 一些芯片可能会具备PWM(脉冲宽度调制)调光功能,以实现LED的亮度调节。通过控制PWM信号的占空比,可以调整LED的亮度水平。
乐发Ⅱ 保护功能: 这些功能包括过电流保护、过温保护、输入欠压保护等,以确保LED和芯片在安全范围内运行。
驱动和控制逻辑: 芯片中会包含逻辑电路和控制电路,以处理输入信号、产生控制信号,并确保各个功能模块的协同工作。
电源管理: 这些芯片通常需要外部电源供电,因此可能会包括电源管理电路,用于从输入电源提取所需的工作电压。
通信接口: 一些芯片可能还提供通信接口,如I2C或SPI,以实现远程控制、监测和调节。
辅助功能: 部分芯片可能会集成其他辅助功能,如软启动、电源调整、电流限制等,以优化性能和保护设备。
请注意,实际大功率升压恒流IC芯片的结构组成可能因制造商、型号和应用需求而异。您在选择和使用这些芯片时,应仔细查阅相关的数据手册和技术文档,以了解特定芯片的功能、性能和使用要求。
大功率升压恒流IC芯片有什么作用
乐发Ⅱ 大功率升压恒流IC芯片在LED照明和电源驱动应用中发挥着重要作用。它们的主要功能和作用包括:
驱动LED: 这是最基本的作用。这些芯片能够将较低的输入电压升高到适合LED工作的电压水平,以确保LED正常工作。
升压功能: 大功率LED通常需要较高的工作电压,而输入电源可能无法直接提供所需的电压。升压功能使得IC能够提供足够的电压来驱动LED。
恒流控制: 这是这些芯片的核心功能之一。它们监测LED的电流,并通过调整输出电压来确保恒定的电流输出。这可以保持LED的亮度稳定,延长LED的寿命,并防止因过电流而损坏LED。
高效能: 大功率升压恒流IC芯片通常被设计为高效率的电源转换器,以最大限度地减少能量损失,从而提高整体能源效率。
乐发Ⅱ PWM调光控制: 一些芯片具有PWM调光功能,允许用户调整LED的亮度。这对于不同场景下的照明需求非常有用。
保护功能: 这些芯片通常集成了多种保护功能,如过电流保护、过温保护、输入欠压保护等,以确保LED和芯片在安全范围内运行。
稳定性和一致性: 恒流控制确保LED在不同工作条件下具有稳定的亮度和性能,从而提供一致的光输出。
乐发Ⅱ 自动适应: 由于输入电压和负载可能变化,这些芯片通常具有自动适应功能,能够调整输出以适应不同条件。
乐发Ⅱ 简化设计: 使用这些芯片可以简化LED驱动电路的设计,减少外部元件数量和复杂性。
总的来说,大功率升压恒流IC芯片在LED照明、显示、照明装饰、汽车照明等应用中起着关键作用,确保LED稳定、高效地工作,并提供灵活的控制和保护功能。
大功率升压恒流IC芯片有哪些品牌
以下是一些知名的大功率升压恒流IC芯片制造商品牌,它们在LED驱动器领域具有一定的声誉:
乐发Ⅱ Mean Well(明纬电源)
乐发Ⅱ STMicroelectronics(意法半导体)
Texas Instruments(德州仪器)
乐发Ⅱ Analog Devices(亚德诺半导体)
ON Semiconductor
乐发Ⅱ Infineon Technologies(英飞凌半导体)
乐发Ⅱ Maxim Integrated
Microchip Technology
乐发Ⅱ ROHM Semiconductor
NXP Semiconductors
乐发Ⅱ Diodes Incorporated
Silicon Labs
这些品牌都在LED照明和电源领域拥有丰富的经验,并提供各种不同型号和规格的大功率升压恒流IC芯片,以满足不同应用需求。请注意,这只是一些知名品牌的例子,而且市场上可能会有其他制造商也提供类似的产品。对于特定应用需求,建议您在相关品牌的官方网站或分销商网站上查找更详细的信息。同时,随着时间的推移,可能会有新的品牌进入市场或现有品牌推出新产品。
大功率升压恒流IC芯片的应用领域
大功率升压恒流IC芯片在多个应用领域中都有广泛的应用,特别是在需要驱动高功率LED的场景。以下是一些主要的应用领域:
照明应用: LED照明是大功率升压恒流IC芯片的主要应用之一。这包括室内照明、商业照明、工业照明以及户外照明,如街道照明、景观照明等。这些应用中需要大量的高亮度LED来提供均匀、节能的照明效果。
乐发Ⅱ 显示屏和大屏幕: LED显示屏和大屏幕需要高亮度的LED来实现醒目的视觉效果,如室内外广告牌、体育场馆屏幕、舞台背景屏幕等。大功率升压恒流IC芯片能够稳定驱动这些LED并实现一致的亮度。
汽车照明: 在汽车照明中,包括前大灯、尾灯、内饰照明等,大功率升压恒流IC芯片用于确保汽车LED灯充足的亮度和稳定的性能。
户外照明: 如公共广场、建筑外墙、城市景观的照明,需要大功率LED来实现长距离和高亮度的照明效果。
乐发Ⅱ 舞台照明: 在演艺和表演中,大功率升压恒流IC芯片用于驱动需要强烈光照的舞台灯光,如舞台灯具和效果灯。
植物生长照明: LED植物生长灯需要提供特定波长和强度的光以促进植物生长。大功率升压恒流IC芯片用于控制植物生长灯的光输出。
工业应用: 在一些工业领域,如机械设备指示灯、安全标识、矿业照明等,也会使用大功率LED,并需要相应的驱动器芯片。
乐发Ⅱ 紫外线照明: 一些应用中需要紫外线LED,如水处理、紫外线消毒等,这些也可以借助大功率升压恒流IC芯片进行驱动。
乐发Ⅱ 这些领域仅仅是大功率升压恒流IC芯片的一部分应用,随着LED技术的不断发展和应用的扩展,这些芯片可能在更多领域中发挥重要作用。
更多热门大功率升压恒流IC芯片型号推荐:OC3002,OC6700,OC6701,OC6701B ,OC6702 ,OC6702B,OC6780,OC6781

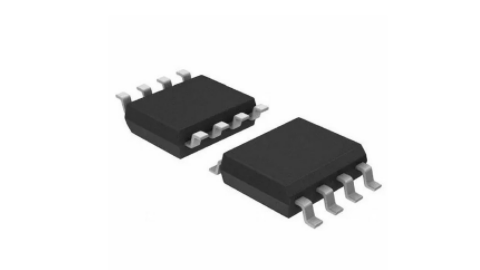

大功率升压恒流IC芯片型号 OC6701 详细介绍
OC6701 是一款升压型大功率 LED 恒流驱动控制1C,采用固定关断时间的峰值电流模式控制方式。
芯片内部由误差放大器、PWM 比较器、电感峰值电流限流、固定关断时间控制电路、PWM 逻辑、功率管驱动、基准等电路单元组成。
芯片通过FB管脚来采样LED输出电流。系统处于稳态时FB管脚电压VeB恒定在约250mV。当Ve电压低于 250mV时,误差放大器的输出电压即COMP管脚电压升高,从而使得在功率管导通期间电感的峰值电流增大,因此增大了输入功率,VFB电压将会升高。反之当VB电压高过250mV时,误差放大器的输出电压会逐渐降低,从而使得在功率管导通期间电感的峰值电流减小,因此减小了输入功率,Ve电压随之降低。
芯片通过 CS 管脚采样电感电流,实现峰值电流控制。此外,CS 脚还用来限制最大输入电流,实现过流保护功能。
乐发Ⅱ 系统关断时间可通过连接到TOFE管脚的电容CoF;来设置。通过设定关断时间,可设置系统的工作频率。
COMP管脚是误差放大器的输出端,可以在 COMP 脚外接电阻、电容来实现频率补偿OC6701 内部集成了 VDD 稳压管,以及软启动和过温保护电路。
大功率升压恒流IC芯片型号 OC6701产品特点
宽输入电压范围:3.6V~100V
高效率:可高达 95%
最大工作频率:1MHz
CS 限流保护电压:250mV
FB 电流采样电压:250mV
芯片供电欠压保护:3.2V
关断时间可调
智能过温保护
软启动
内置 VDD 稳压管
大功率升压恒流IC芯片型号 OC6701 产品应用
LED 灯杯
电池供电的 LED 灯串
平板显示 LED 背光
乐发Ⅱ 大功率 LED 照明
