电磁炉、电饭煲和电压力锅等家用电器通常会使用内置AC-DC电源开关和控制功能的电子集成电路来管理电能转换和功率控制。这些电路通常包括高压功率管(MOSFET)的驱动电路、PWM控制、电源管理等功能。

　　内置650V功率管AC-DC电源芯片原理

乐发Ⅱ　　内置650V功率管AC-DC电源芯片的工作原理涉及将交流电源(AC)转换为直流电源(DC)，以供电器设备使用。以下是其基本工作原理：

乐发Ⅱ　　输入电源：芯片的工作始于输入电源，通常为交流电源。这个交流电源可能来自电网或其他交流电源。

乐发Ⅱ　　整流：交流电源首先经过整流器，将其转换为直流电压。整流器通常使用二极管桥或其他整流电路来实现。

乐发Ⅱ　　电源因数校正(PFC)(可选)：一些内置650V功率管AC-DC电源芯片包括电源因数校正(PFC)控制器。PFC的目的是改善电源的功率因数，使其更接近1，以减少电网负载影响。

乐发Ⅱ　　PWM控制：芯片通常使用脉冲宽度调制(PWM)技术来控制内置高压功率管(通常是MOSFET或IGBT)的开关。PWM控制器生成一系列脉冲信号，其脉冲宽度根据输出电压需求而变化。这些脉冲信号用于精确地控制功率管的开关，以调整输出电压。

　　高压功率管驱动：芯片内集成了高压功率管的驱动电路，用于精确地控制功率管的开关操作。

乐发Ⅱ　　电流和电压保护：内置保护特性，如过电流保护、过温度保护、过压保护和低电压保护，以确保电源系统的安全性和可靠性。

乐发Ⅱ　　电源管理：包括电源管理功能，如电压稳定、电流限制和温度监测，以确保电源系统的稳定性和性能。

　　输出电源：通过PWM控制功率管的开关，将输入电源转换为适合电器设备的直流电源，供电器设备的电路使用。

　　内置650V功率管AC-DC电源芯片的原理是通过PWM控制高压功率管的开关，精确地调整输出电压，同时确保电源系统的高效性和安全性。这些芯片通常集成了多种功能，以降低系统设计的复杂性，并提供多种保护特性，以确保电源系统的稳定性和可靠性。选择适合的芯片需要考虑应用的功率需求、性能要求和保护需求。

　　内置650V功率管AC-DC电源芯片优势

乐发Ⅱ　　内置650V功率管AC-DC电源芯片具有许多优势，使其成为各种应用的理想选择：

　　高效能：这些芯片通常具有高效的功率转换电路，可以最大程度地减少电能损失，降低电源系统的能耗，从而节省能源和降低运行成本。

乐发Ⅱ　　高度集成：它们通常集成了多种功能，如电源因数校正(PFC)、PWM控制、电源管理和保护特性，降低了系统设计的复杂性和成本。

　　保护特性：内置多种保护特性，如过电流保护、过温度保护、过压保护和低电压保护，以提高电源系统的安全性和可靠性。

乐发Ⅱ　　电源因数校正(PFC)(可选)：一些芯片包括PFC功能，可以改善电源的功率因数，减少电网负载影响，提高系统的电能利用率。

乐发Ⅱ　　紧凑设计：通常具有小型封装，适合有限的空间，特别是在家用电器和工业设备中。

乐发Ⅱ　　高电压处理：能够处理高电压(通常为650V)的交流电源，适用于各种高压应用。

乐发Ⅱ　　高效的PWM控制：通过脉冲宽度调制(PWM)控制，可以实现精确的输出电压调整，满足不同应用的要求。

　　稳定性：这些芯片通常能够提供稳定的电源输出，确保电器设备正常运行。

　　可编程性：一些芯片具有可编程的特性，允许用户或制造商根据特定应用的需求进行配置和调整。

　　广泛的应用：适用于多种领域，包括家用电器、工业设备、电动车充电器、电力电子设备等。

乐发Ⅱ　　这些优势使内置650V功率管AC-DC电源芯片成为一种高效、可靠和经济的电源转换解决方案，广泛应用于各种应用中，有助于提高电源系统的性能、效率和可靠性。选择适合的芯片需要考虑应用的功率需求、性能要求和保护需求。

　　AC-DC电源芯片SM7075P型号概述

　　SM7075P是采用电流模式PWM控制方式的功率开关芯片，集成高压启动电路和高压功率管，为低成本开关电源系统提供高性价比的解决方案。 芯片应用于BUCK或BUCK-BOOST系统方案，支持12V/18V输出电压，很方便的应用于小家电产品领域。并提供了过温、过流、过压、欠压等完善的保护功能，保证了系统的可靠性。

　　AC-DC电源芯片SM7075型号特征

乐发Ⅱ　　输入电压: 85Wac 265Vac

乐发Ⅱ　　拓扑结构支持:低成本BUCK、BUCK-BOOST等方案

乐发Ⅱ　　采用650V单芯片集成工艺

乐发Ⅱ　　待机功耗小于120mWe220Wac

　　集成高压启动电路

　　集成高压功率开关

　　45KHz固定开关频率

　　电流模式PWM控制方式

乐发Ⅱ　　内置抖频技术，提升EMC性能

乐发Ⅱ　　内置过温、过流、过压、欠压等保护功能

　　内重软启动

乐发Ⅱ　　内置智能软驱动技术 (提高EMC性能)

　　封装形式:S0P8

乐发Ⅱ　　AC-DC电源芯片SM7075P型号应用领域：

　　电磁炉、电饭煲、电压力锅等

　　小家电产品电源

　　AC-DC电源芯片SM7075P型号管脚图

　　AC-DC电源芯片SM7075P型号输出功率表

输入电压			85Vac~265Vac	180Vac~265Vac
最大电流	SOP8	12V	300mA	350mA
		18V	250mA	300mA

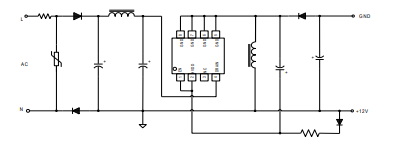

　　AC-DC电源芯片SM7075P型号12V 典型应用

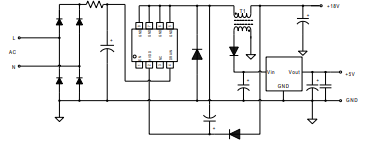

　　AC-DC电源芯片SM7075P型号18V 典型应用

更多内置650V功率管AC-DC电源芯片型号推荐：

型号	描述	封装形式
SM7075	输出12V/18V可选，输出300mA非隔离，内置650V功率管	DIP8
SM7075-18	输出固定18V，输出300mA非隔离，内置650V功率管	DIP8、TO252-2
