乐发Ⅱ　　在电源适配器中，采用SSR(Solid-State Relay)拓扑结构的AC-DC降压型驱动芯片通常指的是使用半导体器件来实现电能转换和控制的设计。这种拓扑结构可以提供高效率、高稳定性以及一定程度的可编程性。以下是该种结构下AC-DC降压型驱动芯片的一些特点：

　　高效能转换： SSR拓扑结构利用半导体器件(通常是MOSFET或IGBT)来实现电能转换，从交流电源到直流输出电压的转换效率通常较高。这有助于减少能量损耗，提高适配器的整体效率。

乐发Ⅱ　　稳定的输出： 采用半导体器件可以实现精确的电压和电流控制，从而确保输出电压稳定。这在电源适配器中尤为重要，以保证连接的设备能够正常工作。

乐发Ⅱ　　快速响应时间： 半导体器件能够快速切换，因此SSR拓扑结构的驱动芯片可以实现快速的响应时间，适应动态负载变化。

乐发Ⅱ　　可编程性： SSR结构的驱动芯片通常具备一定的可编程性，可以调整输出电压、电流和工作模式，以适应不同的应用需求。

　　过载保护： 驱动芯片通常会集成过载保护电路，监测输出电流和电压。在检测到过载情况时，驱动芯片会采取保护措施，例如降低输出功率或切断输出，以避免电路损坏。

　　EMI抑制： 半导体器件通常可以通过适当的设计和控制减少电磁干扰(EMI)。这有助于满足电磁兼容性要求，避免对周围设备造成干扰。

　　紧凑设计： SSR拓扑结构通常可以实现紧凑的设计，减少外部元件的数量和体积。

　　温度管理： 驱动半导体器件产生的热量需要得到管理，以确保芯片在安全温度范围内工作。通常会有热管理措施，如散热片或风扇。

　　多种保护功能： 除了过载保护外，驱动芯片还可能提供其他保护功能，如短路保护、过温保护等，以确保设备的安全运行。

乐发Ⅱ　　需要注意的是，具体的驱动芯片特点可能因制造商、型号和应用而异。选择合适的AC-DC降压型驱动芯片取决于应用需求，例如输出功率、稳定性要求、可编程性和保护功能等。

　　AC-DC降压型驱动芯片SM8022BS型号介绍

　　SM8022BS是一款应用于电源适配器中AC-DC降压型驱动低功耗的电流模式PWM控制芯片，内置高压开关MOS管。采用自适应多模式工作方式，根据负载情况，自动切换到Burst模式，PFM模式，或者PWM模式，满足系统的低待机功耗，高转换效率的要求。内部集成多种保护功能，如过流保护、过载保护、VDD过压/欠压保护和过温保护等多种保护。

　　AC-DC降压型驱动芯片SM8022BS芯片特征：

　　待机功耗小于60mW@220Vac

乐发Ⅱ　　内置优化的OCP补偿

　　自适应多模式工作，根据负载情况，自动切换到Burst模式、PFM模式或PWM模式

　　内置前沿消隐电路 (LEB)

　　内置斜率补偿电路

乐发Ⅱ　　逐周期峰值电流限制

　　开机软启动

　　具有过流保护

　　过载保护

　　VDD过压/欠压保护

乐发Ⅱ　　过温保护等多种保护

　　内置抖频功能、提升EMC性能

　　封装形式: DIP8

　　AC-DC降压型驱动芯片SM8022BS芯片应用领域：

　　DVB、LCD TV、打印机电源

　　PC 待机电源

　　适配器

　　LED 驱动

　　AC-DC降压型驱动芯片SM8022BS芯片管脚图

　　AC-DC降压型驱动芯片SM8022BS芯片输出功率表

输入电压范围: 85Vac-265Vac
封装名称	封装形式	开放环境	封闭环境
SM8022BS	DIP8	20W	18W

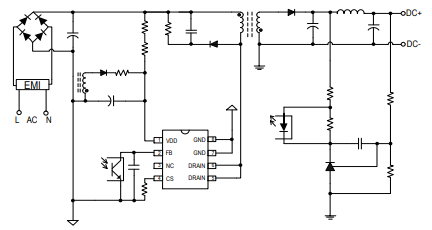

　　AC-DC降压型驱动芯片SM8022BS芯片应用电路图

     更多热门电源适配器AC-DC降压型驱动芯片推荐：

型号（封装形式）	拓扑结构	输出功率	待机功耗	驱动方式	电池	最大频率	模式	电压	应用领域
SM8022BS（DIP8 ）	SSR	20W	＜60mW	Inside	±1%	66KHz	PFM/PWM	600V	电源适配器
SM8023S（S0T23-6）	SSR	36W	＜60mW	External	±1%	66KHz	PFM/PWM	﹣	电源适配器
SM8013C（DIP8 S0T23-6）	SSR	36W	＜300mW	External	±1%	65KHz	PFM/PWM	﹣	电源适配器
SM8013F（S0T23-6）	SSR	40W	＜60mW	External	±1%	66KHz	PFM/PWM	﹣	电源适配器
SM8015（S0P8 S0T23-6）	SSR	75W	＜300mW	External	±1%	66KHz	PFM/PWM	﹣	电源适配器
