&"http://zghckj.cn/post/yibujiangyaxinpian/e7jZBJMQvnGW.html" target="_blank" title="OC5801L 异步降压芯片">OC5801L是一款支持宽电压输入的开关降压型DC-DC控制器，最高输入电压可超过150V，具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。

乐发Ⅱ某客户在无刷电机控制项目上选用了OC5801L，客户反馈工作温度异常，出现偏高的情况，请求技术支持。

乐发Ⅱ首先通过波形进行分析。

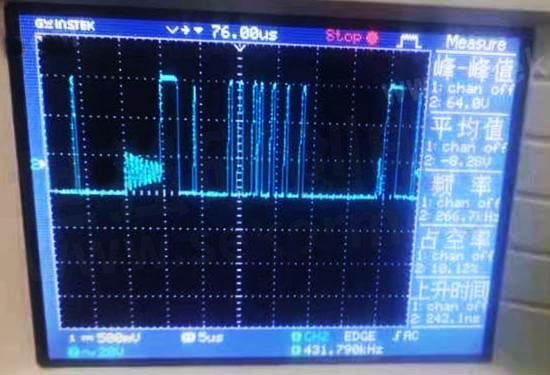

VDS波形如下 ：

乐发Ⅱ由于VDS波形明显的不正常，所以下一步检查了5801芯片供电是否正常。

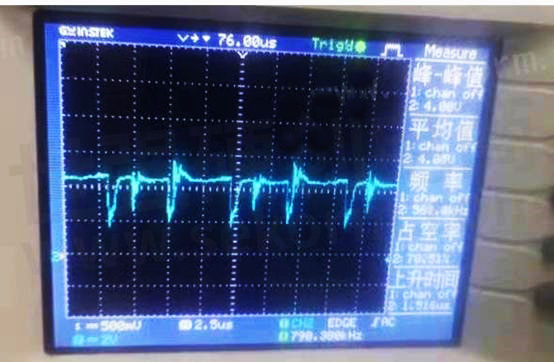

乐发Ⅱ结果发现滴5脚VCC出现电压不稳。

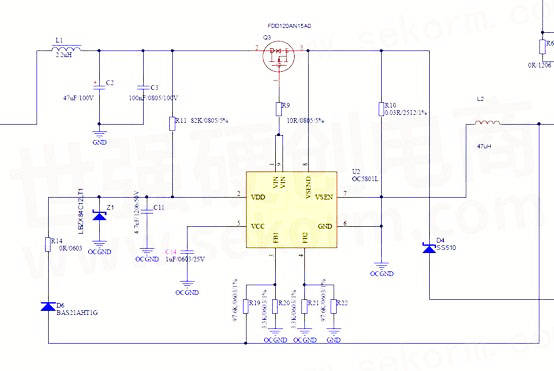

乐发Ⅱ后面仔细检测了客户原理图：

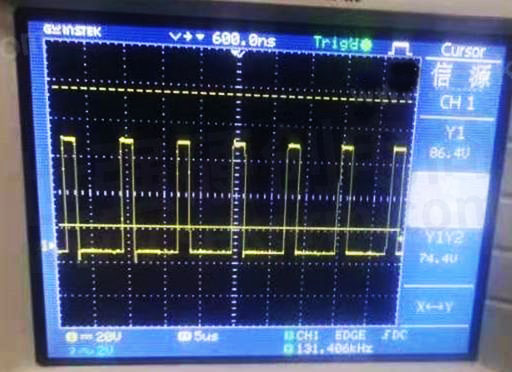

发现是5脚外挂电容容值太小。改回规格书建议容值后，VDS恢复正常，最终正常波形如下图，解决该问题。
