灰度256建筑外观灯的单线归零码(SID)串联驱动芯片特征与功能

收藏 2023-09-13 5920 次浏览 573 认可支持

　　建筑外观照明系统通常需要高质量的亮度控制和颜色渲染，因此需要高精度的驱动电子芯片。在一些LED照明系统中，可以使用具有256级灰度(也称为8位灰度)的控制来实现更平滑和精确的亮度变化。

　　单线归零码(Single-Wire Zero Code，SID)串联驱动芯片通常设计用于通过单根数据线来控制多个LED灯。它们可以减少布线复杂性，提高安装效率。

乐发Ⅱ　　以下是一些可能用于建筑外观单线SID串联驱动芯片的特征和考虑因素：

乐发Ⅱ　　灰度级别： 256级灰度表示您可以实现非常平滑的亮度渐变，这对于建筑外观照明系统来说通常是必要的，以获得各种动态效果和颜色变化。

　　单线控制：这些芯片通常支持通过单根数据线来控制多个LED灯，这可以简化安装并减少线缆成本。

　　PWM控制： PWM(脉冲宽度调制)控制是实现灰度级别控制的一种常见方法，允许您以高精度调整LED的亮度。

　　高亮度输出：为了照明大型建筑外观，这些芯片通常需要提供足够的电流输出来驱动大功率LED。

乐发Ⅱ　　通信协议：考虑芯片所使用的通信协议，以确保与您的控制系统兼容。常见的通信协议包括DMX512、SPI和I2C等。

　　保护特性：了解芯片是否具有过电流、过热和短路等保护特性，以确保系统的可靠性和安全性。

　　供电电压范围：考虑芯片的供电电压范围，以确保它适用于您的电源系统。

乐发Ⅱ　　集成特性：一些芯片可能具有其他特性，如温度监测、电源管理和故障检测功能。

　　选择合适的单线SID串联驱动芯片取决于您的具体应用需求，包括照明效果、控制方式和系统复杂性等。通常，您可以在芯片制造商的数据手册和技术规格表中找到更多详细信息，以帮助您选择最适合您的项目的芯片。

乐发Ⅱ　　建筑外观单线SID串联驱动芯片的作用

　　建筑外观单线SID串联驱动芯片是用于控制和管理建筑外观照明系统的关键元件。它们的主要作用包括：

　　LED控制：这些芯片用于控制和管理LED灯的亮度和颜色，从而创造出各种视觉效果。通过灰度控制，它们可以实现平滑的亮度变化，以满足不同的照明需求。

乐发Ⅱ　　串联驱动：这些芯片允许多个LED灯串联连接，以减少布线复杂性。通常，只需要一根数据线来控制整个串联灯组，这简化了安装和维护。

　　亮度和颜色调整：这些芯片通常支持亮度和颜色的实时调整，可以通过外部控制信号或者预设的程序来改变建筑外观的照明效果。

乐发Ⅱ　　节能：通过精确控制LED灯的亮度，这些芯片有助于节能，减少电力消耗，特别是在需要长时间运行的照明系统中。

　　动态效果：建筑外观照明系统通常需要创造各种动态和视觉效果，如彩虹流动、闪烁、渐变和颜色变换等。这些芯片支持不同的控制模式和效果，以实现这些视觉效果。

　　通信：这些芯片通常与主控制器或其他控制设备进行通信，以接收指令并实时调整LED灯的状态。通信方式可以包括DMX512、SPI、I2C等。

乐发Ⅱ　　保护功能：一些芯片可能具有过电流、过热和短路等保护功能，以确保系统的稳定性和安全性。

乐发Ⅱ　　总的来说，建筑外观单线SID串联驱动芯片是用于实现建筑外观照明的高度可控、多功能和节能的关键组成部分。它们允许照明系统在不同的情景下创造出各种令人惊叹的视觉效果，并提供了对LED灯的高精度控制，以满足各种照明需求。

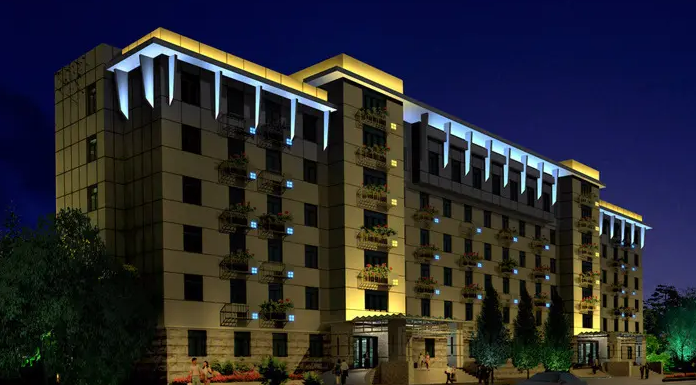

乐发Ⅱ　　建筑外观单线SID串联驱动芯片应用场景

　　建筑外观单线SID串联驱动芯片SM16703P介绍

　　SM16703P是单线传输的三通道LED驱动控制芯片，采用单线归零码SID数据协议。

　　建筑外观单线SID串联驱动芯片SM16703P特征

　　内置电源钳位，支持输入电源电压 5-24V

　　OUT RIGB 恒流值默认 17mA

乐发Ⅱ　　OUT R/G/B 上电默认状态: 亮白光

　　OUT R/G/B 端口耐乐 26V

　　OUT R/G/B 输出灰度等级: 256 级

　　同一帧显示数据同步刷新

　　采用单线归零码 SID 数据协议

乐发Ⅱ　　级联数据整形后输出，防止数据衰减

乐发Ⅱ　　信号传输速率: 800Kbps

　　封装形式:SOP8

　　建筑外观单线SID串联驱动芯片SM16703P应用领域

　　室内 LED 装饰照明

　　建筑外观情景照明

　　点光源、穿孔字

　　软灯带、线条灯

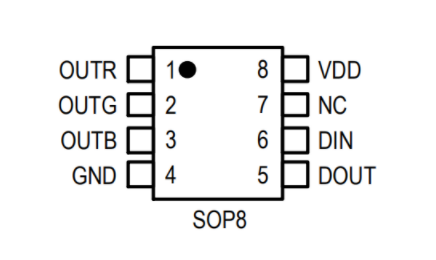

　　建筑外观单线SID串联驱动芯片SM16703P管脚图
