乐发Ⅱ客户在电源模块上选用了OC6801B,设计输入16V,输出100V,电流200mA。在正常16V输入时,电路能够正常工作。当输入电压为5V时,发现输出异常,反馈分析原因。
分析如下:
1、根据BOOST升压电路占空比计算公式D=(Vo-Vi)/Vo,当输入为16V时,占空比D1=(100-16)/100=84%;当输入电压为5V时,占空比D2=(100-5)/100=95%。

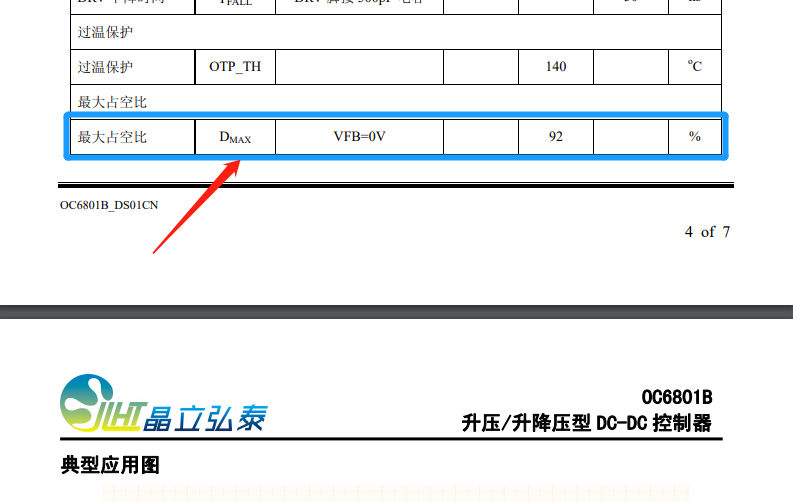

2、检查规格书,确认这款芯片工作的最大占空比为92%。由此可见,当输入电压为5V时,其占空比已经超过了芯片的最大占空比,造成输出异常。
3、与客户沟通,如需满足低输入电压条件下的输出电压,可采用多级升压的方式。
