在LED照明应用中，LED恒流驱动芯片是关键的组件之一，它们用于确保LED的电流保持恒定，从而提供一致的亮度和稳定的照明效果。以下是一些常见的LED恒流驱动芯片及其特点：

　　TI (Texas Instruments) LM317/LM338：虽然不是专门的LED恒流驱动芯片，但LM317和LM338是常用的线性稳压器，可以配置为LED恒流驱动器。它们允许用户通过外部电流限制电阻来设置LED的恒定电流。

　　Linear Technology (Now Analog Devices) LT3xxx 系列：这一系列芯片提供了高精度的LED恒流驱动功能，适用于多种应用，包括背光照明和工业照明。它们通常具有宽输入电压范围、PWM调光功能和热管理功能。

　　ON Semiconductor NCP56x 系列：这是一系列集成式LED驱动器芯片，设计用于汽车照明和室内/室外照明应用。它们具有高效率、过电压保护、过温度保护和短路保护等功能。

　　TI TPS系列：Texas Instruments的TPS系列芯片广泛用于LED照明。它们提供了多种拓扑结构，如开关电源和线性稳压器，以适应不同的应用需求。

乐发Ⅱ　　Mean Well 系列：Mean Well是一家知名的电源供应商，提供各种LED恒流驱动器，从小型电源到大型电源，适用于室内和室外照明应用。

　　这些LED恒流驱动芯片通常具有以下特点：

　　恒流输出： 这是最重要的特点，它们确保LED的电流保持恒定，以提供稳定的亮度和颜色温度。

　　高效率： 许多LED恒流驱动芯片具有高效的能源转换性能，减少能源浪费。

　　保护功能： 它们通常包括过电压保护、过温度保护、短路保护等功能，以增强LED的可靠性和安全性。

乐发Ⅱ　　调光控制： 一些芯片支持PWM调光或模拟调光，以实现亮度控制。

　　电压范围： 不同的芯片可能具有不同的输入电压范围，以适应不同的应用场景。

　　小型封装： 芯片通常提供小型封装，以便于集成到LED照明装置中。

　　长寿命： 良好的设计和质量保证了这些芯片的长寿命，从而减少了维护成本。

　　选择合适的LED恒流驱动芯片取决于您的LED照明应用的具体要求，如输入电压范围、电流需求、封装类型和保护功能等。

乐发Ⅱ　　LED恒流驱动芯片作用

乐发Ⅱ　　LED恒流驱动芯片在LED照明和显示应用中起着至关重要的作用。它们的主要作用是确保LED的电流保持恒定，从而提供以下关键功能和优势：

乐发Ⅱ　　恒定亮度： 最明显的作用是确保LED的亮度保持稳定。由于LED的亮度与电流成正比关系，恒流驱动芯片可以保持LED发出一致的亮度，无论LED的电压波动或温度变化如何。

　　颜色稳定性： 对于彩色LED(如RGB LED)，电流的恒定性对于保持颜色的一致性非常重要。通过确保每个颜色通道的电流保持恒定，这些芯片可以确保颜色稳定性。

　　LED保护： 恒流驱动器通常具有保护功能，如过电压保护、过温度保护和短路保护。这些保护机制有助于防止LED过载或损坏。

　　扩展LED寿命： 通过确保LED工作在额定电流下，恒流驱动器可以延长LED的寿命。这对于LED照明应用中的长期可靠性非常重要。

　　节能： 恒流驱动芯片通常具有高效率，可以减少电能浪费，降低电能成本。

乐发Ⅱ　　调光控制： 一些LED恒流驱动器支持PWM调光或模拟调光，允许根据需要调整LED的亮度，实现节能和亮度控制。

　　电压兼容性： 它们通常能够适应不同的输入电压范围，使LED系统能够在各种电源条件下运行。

乐发Ⅱ　　减少设计复杂性： LED恒流驱动芯片可以减少设计工程师的工作，因为它们提供了一个稳定的电流源，而不需要额外的电流调节电路。

乐发Ⅱ　　LED恒流驱动芯片的作用是确保LED的稳定工作，提供一致的亮度和颜色，延长LED的寿命，提高能效，同时降低了设计和维护成本。这些芯片是LED照明和显示技术中不可或缺的组件。

乐发Ⅱ　　LED恒流驱动芯片应用

乐发Ⅱ　　LED恒流驱动芯片在各种应用中都有广泛的用途，其主要作用是确保LED的电流保持恒定，以提供稳定的亮度和颜色。以下是LED恒流驱动芯片的一些常见应用：

乐发Ⅱ　　LED照明： 这是LED恒流驱动芯片最常见的应用之一。它们用于室内和室外照明，包括家庭照明、商业照明、街道照明和汽车前照灯等。通过保持LED的电流不变，LED照明系统可以提供稳定的亮度和颜色，同时提高能效。

乐发Ⅱ　　显示屏： LED恒流驱动芯片用于LED显示屏、LED电视和LED显示模块，以确保每个LED像素的亮度和颜色一致，从而获得高质量的图像和视频显示。

乐发Ⅱ　　背光： 在液晶显示器(LCD)和OLED显示器中，LED恒流驱动器用于提供背光照明。它们确保屏幕的背光均匀分布，提供清晰的图像和文字。

　　汽车照明： 在汽车前照灯、尾灯、刹车灯、仪表板照明和内部照明中，LED恒流驱动器用于提供高亮度的、可靠的照明解决方案，并确保LED的寿命。

乐发Ⅱ　　工业照明： 工厂、仓库、停车场等工业照明应用中常使用LED恒流驱动器，以提供高效、可靠且持久的照明。

　　医疗设备： 在医疗设备中，LED恒流驱动器用于手术室照明、诊断设备的指示灯和显示，以及一般照明应用。

　　户外照明： LED恒流驱动器在户外景观照明、路灯、标志和广告牌照明中得到广泛应用，以提供高亮度、耐用性和能效。

乐发Ⅱ　　特殊照明效果： 例如，LED恒流驱动器可以用于建筑立面照明、舞台照明、景观灯光和装饰性照明，以实现特殊的照明效果。

　　总的来说，LED恒流驱动芯片在各种应用中都是关键的组件，用于确保LED的稳定工作并提供高质量的照明和显示效果。它们有助于提高LED系统的可靠性、寿命和能效，因此在现代照明和显示技术中发挥着重要作用。

　　LED恒流驱动芯片SM16306介绍

乐发Ⅱ　　SM16306是一款通用低功耗16通道LED恒流驱动芯片，恒流拐点低，支持4.2V电压节能屏应用，内建CMOS移位寄存器与锁存功能，可以将串行的输入数据转换成并行输出数据格式。

　　LED恒流驱动芯片SM16306型号特征：

　　16通道恒流源输出

　　工作电压: 3.3V5.0W

乐发Ⅱ　　输出电流外部Rext电阻可调

　　输出电流:3 32mA@VDD=5.0V，3 22mA@VDD=3.3V

乐发Ⅱ　　内置低拐点节能功能，满足4.2V电压应用

乐发Ⅱ　　恒流拐点: VDS=0.25V @IOUT=20mA，VDD=5.0V

　　VDS 0.25V @10UT=20mA， VDD=3.3V

　　恒流精度: 片内<土3.0%，片间<土3.5%

乐发Ⅱ　　快速的输出电流响应， 最小0E值: 35ns

乐发Ⅱ　　言达25MHz时钟频率

　　封装形式: 0SOP24

　　LED恒流驱动芯片SM16306型号应用领域：

　　LED 显示屏

　　LED 照明

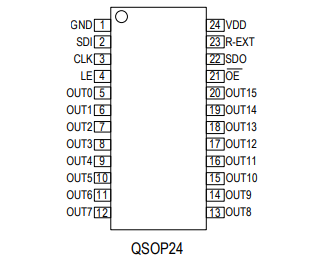

乐发Ⅱ　　LED恒流驱动芯片SM16306型号管脚图：

乐发Ⅱ　　更多用于LED照明的LED恒流驱动芯片型号推荐：

型号	描述	封装	应用领域
SM16306	16通道节能型通用恒流驱动	QSOP24	P3以上
SM16208	16通道基本双锁存驱动	QSOP24	P2以上
SM16238	16通道多功能双锁存驱动	QSOP24/QFN24	P2及以上
SM16169	16通道户外共阳PWM驱动(2-16S)	QSOP24/QFN24	户外P2.5以上
SM16380	16通道小间距共阳PWM驱动(1-64S)	QSOP24/QFN24	P1.8及以上
SM16389	16通道内置GCLK共阳PWM驱动(1-64S)	QSOP24/QFN24	P1以上
SM16509（共阴）	16通道内置GCLK共阴PWM驱动(1-64S)	QSOP24/QFN24	P2以下
SM16609（共阴）	48CH恒流+16NMOS行列合一共阴PWM 驱动(1-64S)	QFN76（9*9）	P2以下
