PWM调光升压恒流芯片是一种集成电路(IC)，通常用于LED照明系统中，以实现对LED灯的亮度调节和电流控制。让我们逐步解释这个术语的各个部分：

　　PWM(脉宽调制)：脉宽调制是一种调节信号的方法，通过调整信号的占空比(脉冲高电平的时间与周期的比率)，可以控制输出的平均电压或电流。在LED照明中，通过以很高的频率开关LED电源，可以实现LED的亮度调节，因为人眼无法感知这种高速闪烁。

乐发Ⅱ　　升压：升压是一种电路技术，可以将输入电压提升到更高的输出电压。LED通常需要特定的电压来正常工作，而供电电压可能不足。因此，升压电路用于将电源电压提升到LED所需的工作电压。

　　恒流：恒流控制是一种电流控制技术，确保电路中的电流保持恒定，不受负载变化的影响。在LED照明中，恒流控制确保LED工作在其额定电流范围内，从而延长LED的寿命并提高稳定性。

　　综合起来，PWM调光升压恒流芯片是一种集成电路，它可以通过脉宽调制(PWM)来调节LED灯的亮度，同时具备升压功能，将输入电压升高到适合LED的工作电压，并且通过恒流控制确保LED的电流保持稳定。这种芯片在LED照明应用中非常常见，能够提供高效、稳定的LED驱动解决方案。

　　PWM调光升压恒流芯片的特点

　　PWM调光升压恒流芯片在LED照明和其他类似应用中具有许多特点，以下是一些常见的特点：

　　亮度调节和调光能力： 这种芯片允许精确地通过脉宽调制(PWM)来调节LED的亮度，从而实现多种不同的光照效果，适应不同的环境和需求。

乐发Ⅱ　　高效能源利用： 采用PWM调光技术，可以在降低亮度的情况下降低LED系统的平均功率消耗，从而实现能源节约和延长系统寿命。

　　电流稳定性： 内置的恒流控制回路确保LED的电流保持在稳定的范围内，不受输入电压波动、LED特性变化或其他外部因素的影响。

乐发Ⅱ　　输入电压范围宽： 这些芯片通常具有较宽的输入电压范围，使其适用于不同的电源类型和应用场景。

　　小型化和集成化： PWM调光升压恒流芯片通常集成了多个功能模块，如PWM控制、升压转换和恒流控制，从而在一个小型封装内提供多种功能。

乐发Ⅱ　　过流和过温保护： 这些芯片通常具备过流和过温保护功能，以确保系统的安全运行，避免LED过载或过热损坏。

乐发Ⅱ　　设计灵活性： PWM调光升压恒流芯片可通过外部电阻或其他元件进行调整，以满足不同LED的特性和要求，从而实现更灵活的设计。

　　稳定性和可靠性： 由于内置的电流和温度保护，这些芯片能够提供稳定的驱动，有助于提高系统的可靠性和寿命。

乐发Ⅱ　　节省空间和成本： 集成多个功能模块可以减少外部元件的数量，从而降低整体系统的成本和占用空间。

乐发Ⅱ　　总的来说，PWM调光升压恒流芯片是为LED照明系统设计的高度集成解决方案，结合了亮度调节、能量效率、稳定性和保护功能，以满足不同应用的要求并提供可靠的LED驱动。

　　PWM调光升压恒流芯片有哪些

　　有许多厂商生产PWM调光升压恒流芯片，它们在功能、性能和应用方面可能会有一些差异。以下是一些常见的PWM调光升压恒流芯片厂商和产品系列的示例(截至我所掌握的知识，可能有新的产品在之后发布)：

　　TI(德州仪器)： 德州仪器是一个知名的半导体制造商，他们的LED驱动芯片系列包括如下产品：

　　TPS92411：高功率LED照明的单通道恒流LED驱动器，支持PWM调光。

乐发Ⅱ　　LM3402/03/04：可编程频率的恒流LED驱动器，适用于升压拓扑。

乐发Ⅱ　　LM3429：多通道高功率LED驱动器，适用于串并联拓扑。

乐发Ⅱ　　Maxim Integrated： Maxim Integrated 也提供了多种LED驱动芯片，例如：

　　MAX16840：集成高效率的恒流升压LED驱动器，支持PWM调光。

　　MAX16821：具有高精度恒流和PWM调光的驱动器。

乐发Ⅱ　　MAX16822：集成开关的高亮度LED驱动器，支持高频PWM调光。

　　ON Semiconductor： ON Semiconductor 同样提供了多种LED驱动芯片，比如：

乐发Ⅱ　　NCL30051：高功率LED驱动器，具备多种保护功能和PWM调光。

　　NCL30060：开关恒流LED驱动器，适用于大功率LED照明。

　　Analog Devices(ADI)： ADI 提供了一些高性能的LED驱动芯片，比如：

　　ADP8860：支持多通道LED驱动和PWM调光的解决方案，适用于背光和指示灯。

乐发Ⅱ　　STMicroelectronics： STMicroelectronics 也提供了一系列的LED驱动芯片，例如：

　　STP16CPC26：16通道LED驱动器，适用于照明和显示应用，支持PWM调光。

　　这些只是一些常见的厂商和产品系列，市场上还有许多其他公司也提供类似的解决方案。选择适合的PWM调光升压恒流芯片应该基于具体的应用需求、电源要求以及预算等因素进行评估。在选型时，可以查阅各个厂商的官方网站以获取更详细的产品信息和规格。

　　PWM调光升压恒流芯片优势

　　PWM调光升压恒流芯片在LED照明和类似应用中具有多个优势，使其成为一种受欢迎的驱动解决方案：

　　精确的亮度控制： 通过PWM调光技术，可以非常精确地控制LED的亮度，从几乎关闭到最大亮度，满足不同场景和需求。

　　能源效率： PWM调光升压恒流芯片可以在降低亮度的同时降低系统的平均功耗，从而实现能源节约，特别适用于需要长时间运行的应用，如照明。

　　延长LED寿命： 恒流控制确保LED工作在安全电流范围内，避免过流情况，从而延长LED的使用寿命。

　　灵活的设计： 这种芯片可以根据具体需求进行调整，适应不同型号和参数的LED，同时提供多种不同的调光曲线和模式。

　　稳定性和一致性： 内置的恒流控制确保不受电源电压波动和LED特性变化的影响，提供稳定的输出性能。

乐发Ⅱ　　多重保护机制： 这些芯片通常内置了过流保护、过温保护等安全机制，防止电路和LED受到损害。

乐发Ⅱ　　集成化： 这种芯片集成了多个功能，如PWM控制、升压转换和恒流控制，简化了系统设计和布局。

　　减少外部元件： 由于集成了多个功能，使用这种芯片可以减少外部元件的数量，降低成本和占用空间。

　　易于控制和集成： 这些芯片通常具有标准的控制接口，如模拟电压或数字接口，使其易于与其他系统集成。

乐发Ⅱ　　可靠性： 由于内置了多种保护功能，这些芯片提供了更可靠的LED驱动解决方案，减少了意外故障的风险。

　　总的来说，PWM调光升压恒流芯片结合了精确的亮度控制、能源效率、稳定性、保护机制等多种优势，适用于广泛的LED照明和显示应用，提供了高效、可靠的LED驱动方案。

　　PWM调光升压恒流芯片应用领域有哪些

　　PWM调光升压恒流芯片在许多应用领域都有广泛的应用，主要是用于LED照明和显示系统，以及其他需要精确亮度控制和电流稳定性的电子设备。以下是一些常见的应用领域：

　　LED照明： 这是最常见的应用领域之一。PWM调光升压恒流芯片用于驱动LED灯，以实现照明系统的亮度调节。这可以在家庭照明、商业照明、街道照明等领域中找到应用。

　　显示屏： LED背光、液晶显示器(LCD)背光等显示技术需要亮度控制，以适应不同的环境和内容。这些芯片可用于调节显示屏的亮度和颜色温度。

乐发Ⅱ　　汽车照明： PWM调光升压恒流芯片可用于汽车前大灯、尾灯、仪表板照明等，提供可调节的亮度和能源节约。

乐发Ⅱ　　室内植物生长灯： 在室内植物生长环境中，LED灯可以模拟不同的自然光照条件。这些芯片用于提供合适的光照以促进植物生长。

　　背景照明： 用于商业和家庭背景照明，如装饰灯、广告牌、装饰画等。

　　手持设备： 智能手机、平板电脑、笔记本电脑等手持设备的背光需要调光功能，以满足用户在不同环境下的使用需求。

　　医疗设备： 医疗设备中的指示灯、照明系统和显示屏也可以采用这些芯片以实现精确的亮度和颜色控制。

　　工业控制： 工业领域中的指示灯、面板显示以及各种控制指示也可以使用这些芯片来实现亮度和颜色控制。

　　户外照明： 花园灯、景观照明等户外照明设备也可以使用这些芯片来实现调光和节能。

乐发Ⅱ　　总的来说，PWM调光升压恒流芯片在涉及LED照明、显示和其他需要精确亮度控制的电子设备中具有广泛的应用，提供了高效、可靠的驱动解决方案。

　　更多热门PWM调光升压恒流芯片型号推荐：OC3002，OC6700，OC6700B，OC6701，OC6701B，OC6702，OC6702B，OC6780，OC6781

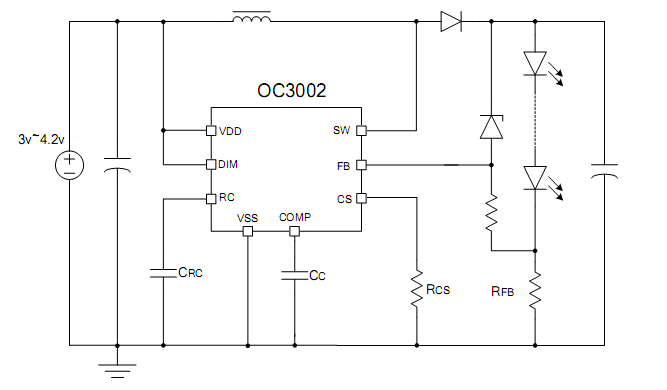

　　PWM调光升压恒流芯片推荐 OC3002型号详细介绍：

　　OC3002 是一款内置 30V 功率 NMOS 高效率、高精度的升压型大功率 LED 恒流 驱动芯片。

乐发Ⅱ　　OC3002 采用固定关断时间的控制方式，关断时间可通过外部电容进行调节， 工作频率可根据用户要求而改变。

　　OC3002 通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。在 EN 端 加 PWM 信号，还可以进行 LED 灯调光。

　　OC3002 内部集成了 VDD 稳压管，软启动以及过温保护电路，减少外围元件并提高系统可靠性。

　　OC3002 采用 ESOP8 封装。散热片内置接 SW 脚

　　PWM调光升压恒流芯片OC3002产品特点：

　　内置 30V 功率 MOS

　　高效率：可高达 95%

　　最大工作频率：1MHz

　　FB 电流采样电压：250mV

　　芯片供电欠压保护：2.6V

　　关断时间可调

　　智能过温保护

　　软启动

乐发Ⅱ　　内置 VDD 稳压管

　　PWM调光升压恒流芯片应用

　　锂电池供电的 LED 灯串。
