大功率LED照明的液晶背光升压恒流芯片乐发Ⅱ是一种电子器件，专门设计用于为大功率LED照明应用中的液晶背光提供稳定的电源电压和电流。这些芯片通常结合了升压和恒流控制功能，以满足液晶显示屏或面板的高要求，确保其亮度和颜色在不同电源电压条件下保持一致。

　　液晶背光升压恒流芯片特点

乐发Ⅱ　　液晶背光升压恒流芯片是用于液晶显示屏的背光照明系统的关键组件，其主要特点和功能包括：

乐发Ⅱ　　升压功能：这些芯片具有升压转换器，可以将低输入电压升高到适用于液晶背光的高电压水平。这是因为液晶背光通常需要较高的电压来提供足够的亮度。

乐发Ⅱ　　恒流控制：恒流控制功能确保LED背光的电流保持在稳定的水平，以维持一致的亮度。这是确保液晶显示质量的关键要素之一。

乐发Ⅱ　　高效能设计：这些芯片通常采用高效能设计，以减少能量浪费和热量产生。高效能设计有助于降低系统功耗，延长LED寿命，以及减少散热要求。

　　调光控制：一些芯片支持调光功能，允许用户或系统调整背光的亮度水平，以适应不同的照明需求或环境条件。

乐发Ⅱ　　电源管理：一些芯片还包括电源管理功能，如低功耗模式、自动启动和关断功能，以提供更多的能源管理选项和节能特性。

　　保护功能：液晶背光升压恒流芯片通常具有过电流保护、过温保护和过电压保护等功能，以确保系统在不安全的条件下安全运行。

　　集成性：这些芯片通常尽量集成多种功能，以减小封装尺寸、简化设计，提高系统可靠性。

　　应用范围：液晶背光升压恒流芯片广泛应用于各种液晶显示应用，包括液晶电视、计算机显示器、移动设备屏幕、监视器、面板灯、投影仪等。

　　液晶背光升压恒流芯片的特点包括升压、恒流控制、高效能、调光、电源管理和保护功能等，它们为液晶显示提供了稳定、高效和可靠的背光照明。选择合适的芯片通常依赖于具体应用的需求和性能参数。

　　液晶背光升压恒流芯片应用领域

　　液晶背光升压恒流芯片在各种领域中都有广泛的应用，主要用于驱动液晶显示屏(LCD)的背光照明系统，以确保显示屏的亮度和颜色稳定。以下是液晶背光升压恒流芯片的一些主要应用领域：

　　液晶电视和显示器：液晶电视、计算机显示器、游戏显示器等大型显示屏通常需要高质量的背光系统，以提供明亮、清晰的图像。液晶背光升压恒流芯片用于这些显示设备中，确保背光亮度和颜色的一致性。

　　移动设备：智能手机、平板电脑、笔记本电脑和其他便携式设备使用小型液晶显示屏，这些屏幕同样需要背光照明。恒流芯片用于确保这些设备的屏幕亮度稳定，并且可以提供省电的优势。

　　监视器：各种监视器，包括医疗设备、工业监视器、安全摄像头监视器等，需要高质量的背光系统来确保准确的图像和视频监视。液晶背光升压恒流芯片也在这些应用中发挥作用。

　　面板灯和背光模块：用于广告牌、标志、商业照明、面板灯和背光模块等应用的液晶背光升压恒流芯片，可用于提供一致的照明和广告效果。

乐发Ⅱ　　车载显示屏：在汽车导航系统、娱乐系统和仪表板显示中，使用液晶显示屏，需要高质量的背光照明来确保可见性和信息传达。

乐发Ⅱ　　医疗设备：医疗行业使用液晶显示屏来显示患者数据、扫描结果和手术信息。恒流芯片确保这些显示在医疗设备中稳定可靠地工作。

　　工业自动化：在工业自动化和控制系统中，恒流背光芯片可用于工业显示面板，以监视和控制生产过程。

　　消费电子：除了上述领域，液晶背光升压恒流芯片也用于消费电子产品，如数字相机、摄像机、游戏机、迷你电视等。

乐发Ⅱ　　液晶背光升压恒流芯片在各种液晶显示应用中都起着关键作用，确保显示屏的亮度和颜色在不同电源电压条件下保持一致。这有助于提高显示质量、节能和延长液晶显示屏的使用寿命。

　　更多热门液晶背光升压恒流芯片型号推荐 ：OC3002，OC6700，OC6700B，OC6701，OC6701B，OC6702，OC6702B，OC6780，OC6781

　　升压液晶背光升压恒流芯片推荐OC6701型号详细介绍

　　OC6701 是一款高效率、高精度的升 压型大功率 LED 恒流驱动控制芯片。 OC6701 内置高精度误差放大器，固 定关断时间控制电路，恒流驱动电路等， 特别适合大功率、多个高亮度 LED 灯串恒 流驱动。

　　OC6701 采用固定关断时间的控制方 式，关断时间可通过外部电容进行调节， 工作频率可根据用户要求而改变。

　　OC6701 通过调节外置的电流采样电 阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。

　　在 EN 端 加 PWM 信号，还可以进行 LED 灯调光。 OC6701 内部集成了 VDD 稳压管，软 启动以及过温保护电路，减少外围元件并 提高系统可靠性。

　　OC6701 采用 SOP8 封装。

　　升压液晶背光升压恒流芯片推荐OC6701型号特点：

　　宽输入电压范围：3.6V~100V

　　高效率：可高达 95%

　　最大工作频率：1MHz

乐发Ⅱ　　CS 限流保护电压：250mV

乐发Ⅱ　　FB 电流采样电压：250mV

乐发Ⅱ　　芯片供电欠压保护：3.2V

　　关断时间可调

　　智能过温保护

　　软启动

　　内置 VDD 稳压管

　　升压液晶背光升压恒流芯片推荐OC6701应用

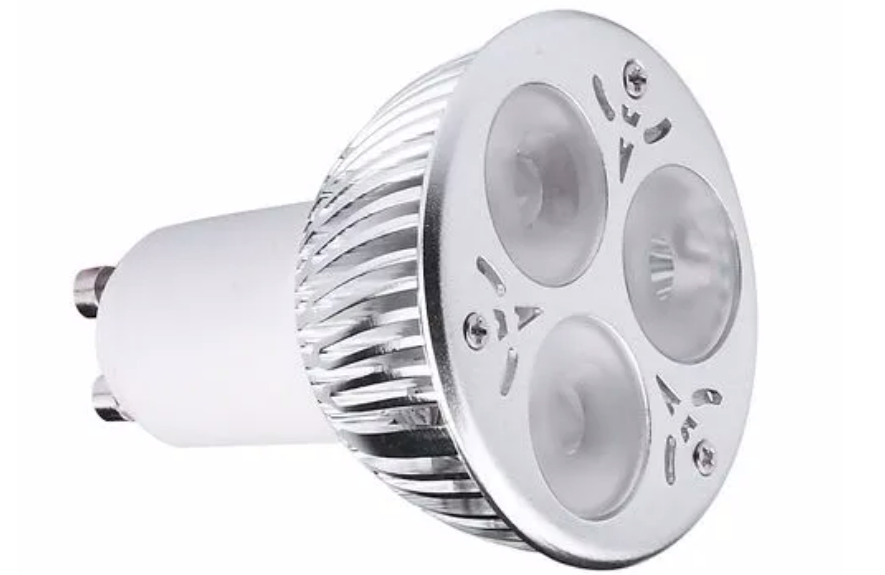

　　LED 灯杯

　　电池供电的 LED 灯串

乐发Ⅱ　　平板显示 LED 背光

　　大功率 LED 照明

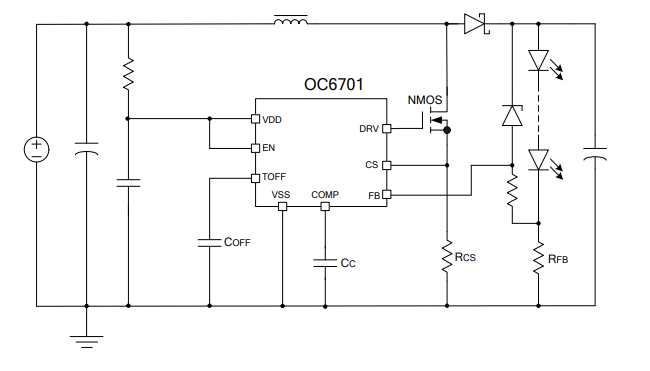

　　升压液晶背光升压恒流芯片应用电路图原理；
