2段调光/调色分段开关芯片是用于控制照明系统、LED灯具或其他具有可调光和可调色功能的设备的芯片。这些芯片允许用户同时调节亮度和颜色温度，以满足不同场景和需求。以下是这些芯片的主要特点：

　　多功能性：2段调光/调色分段开关芯片允许同时控制亮度和颜色温度，这使其非常适合需要灯光效果变化的应用，如室内照明、舞台照明和摄影照明。

　　颜色温度调节：这些芯片通常支持调节光源的颜色温度，使用户能够在温暖白光和冷白光之间切换，以满足不同的照明需求。

　　多级亮度控制：它们也支持多个亮度级别，通常使用脉冲宽度调制(PWM)或其他调光技术来实现平滑的亮度调节。

乐发Ⅱ　　颜色一致性：这些芯片通常设计用于保持调光和调色时的颜色一致性，确保不会出现不均匀的颜色或色温偏移。

乐发Ⅱ　　外部控制接口：它们通常具有多个输入接口，如模拟电压输入、数字信号输入或串行通信接口，以便从外部设备或系统控制亮度和颜色温度。

乐发Ⅱ　　灵活性：这些芯片通常具有可编程性，用户可以根据特定应用需求进行配置和定制。这包括亮度和颜色温度的范围、调节曲线和色温范围等。

乐发Ⅱ　　集成性：一些2段调光/调色分段开关芯片集成了其他功能，如电源管理、电流控制和温度监测，以降低外部组件数量。

　　节能：通过精确的亮度和色温控制，这些芯片有助于节省能源，减少电费开支，并减少碳足迹。

　　保护功能：一些芯片具有过热保护、过电流保护和过电压保护等安全功能，以确保设备的可靠性和安全性。

　　适用范围：这些芯片广泛应用于家庭照明、商业照明、酒店照明、舞台灯光、摄影灯具、医疗设备等领域，以实现多样化的照明效果。

乐发Ⅱ　　2段调光/调色分段开关芯片是多功能的芯片，能够提供灯光亮度和颜色温度的精确控制，为用户提供了更多的灯光控制选择，以满足各种不同场景和需求。这些芯片可以提高能源效率，改善用户体验，并在多个领域中应用广泛。

　　2段调光/调色分段开关芯片结构

　　2段调光/调色分段开关芯片的结构可以因制造商和型号而异，但通常包括以下基本组成部分：

　　控制逻辑单元：这是芯片的核心，包括控制算法和逻辑电路。控制逻辑单元接收来自外部控制源(例如开关、遥控器或传感器)的输入，并根据这些输入调整亮度和颜色温度。

　　PWM生成器：用于产生脉冲宽度调制(PWM)信号，以控制亮度级别。通常有两个PWM生成器，一个用于调整冷白光的亮度，另一个用于调整暖白光的亮度。

　　颜色温度调节电路：这个部分负责调节LED灯具的颜色温度。通常使用混合不同色温的LED发光二极管或LED组合来实现。芯片控制这些LED以达到所需的颜色温度。

乐发Ⅱ　　输入接口：这些接口用于连接外部控制信号，例如模拟电压、数字信号或串行通信接口。这使得芯片能够接收来自不同控制源的命令。

　　输出驱动电路：输出驱动电路将PWM信号和颜色温度控制信号转换为用于控制LED灯具的电流或电压。

　　电源管理单元：这个部分负责提供稳定的电源电压和电流，以确保芯片的正常运行。

　　温度监测和保护电路：一些芯片可能包括温度传感器和保护电路，以监测芯片的工作温度并在需要时采取措施来防止过热。

　　配置和控制寄存器：这些寄存器用于存储用户或系统的配置和当前的控制状态。它们允许用户通过编程来自定义芯片的行为。

乐发Ⅱ　　其他功能：一些2段调光/调色分段开关芯片可能具有其他功能，如过流保护、电流限制、软启动、时序控制等，以增加安全性和性能。

　　这些组成部分通常集成在一个芯片封装中，这个封装可以是表面贴装封装(SMT)或双列直插封装(DIP)，以适应不同的应用和制造需求。需要注意的是，不同的芯片制造商和型号可能会有不同的架构和特性，因此在选择特定的2段调光/调色分段开关芯片时，需要仔细查看其数据手册和技术规格，以确保其满足您的应用需求。

　　2段调光/调色分段开关芯片作用

　　2段调光/调色分段开关芯片的主要作用是提供对照明系统或LED灯具的亮度和颜色温度进行精确控制的能力。这些芯片可以在各种应用中发挥以下作用：

　　改善照明质量：2段调光/调色分段开关芯片允许用户调整照明系统的亮度和颜色温度，从而改善照明质量，使其适应不同的场景和需求。例如，用户可以调节为柔和的暖白光，以获得温馨的氛围，或者调节为明亮的冷白光，以提高可见性。

　　节能：通过在需要时减少亮度和降低颜色温度，这些芯片有助于降低能源消耗，从而降低电费成本。用户可以在不降低照明质量的情况下实现节能。

乐发Ⅱ　　适应不同场景：这些芯片允许用户根据实际需要调整照明效果。例如，在白天可以使用较亮的冷白光来提高工作效率，而在晚上可以使用柔和的暖白光来创造放松的氛围。

　　色温调节：对于需要特定色温的应用，如照片拍摄或舞台照明，用户可以通过调整颜色温度来获得所需的光线质量。

　　用户体验改善：这些芯片可以增强用户体验，使用户更容易自定义和控制照明，以满足其个人偏好和需求。

　　应用广泛：2段调光/调色分段开关芯片可以应用于家庭照明、商业照明、酒店和餐饮业、舞台照明、医疗设备、汽车照明等多个领域，以实现多样化的照明效果。

乐发Ⅱ　　能源管理：这些芯片还可以用于智能照明系统，通过调光和调色来优化能源管理，根据环境条件和需求来动态调整照明。

乐发Ⅱ　　2段调光/调色分段开关芯片在照明领域中具有重要作用，可以提供更灵活、节能和高质量的照明解决方案，从而满足不同场景和用户的需求。

　　2段调光/调色分段开关芯片SM2212EK介绍

　　SM2212EK是一款应用于 球泡灯、吸顶灯的可2段调节亮度/色温的LED线性恒流乐发Ⅱ控制芯片。适用于 200Vac~240Vac或110Vac~130Vac输入电压。

　　当SM2212EK在2段调节亮度应用中，可根据开启关闭电源开关，依次改变输出电流的大小，从而改变 LED 灯的亮度，调节亮度比例可以通过外接 REXT 电阻进行调整。

　　当SM2212EK在2段调节色温应用中，可根据开启关闭电源开关，依次改变两路输出端口开关状态，实现两路不同颜色 LED 灯的交替亮灭以实现调节色温的目的，调节外接 REXT 电阻可对输出功率进行调节。

　　2段调光/调色分段开关芯片SM2212EK特征：

　　本司专利的恒流控制技术

乐发Ⅱ　　a) OUT1、OUT2 端口输出电流外置

　　可调，最大电流可达 100mA

　　b)芯片间输出电流偏差<+4%

　　输入电压: 120Vac/220Vac

　　高 PF 方案，PF>0.9

　　无频闪方案，PF>0.5

　　可实现 2 段调节亮度，调节比例可

　　外部设置

乐发Ⅱ　　调光比例: 100%--X%或 X%--100%

　　可实现 2 段调节色温，输出功率可

　　外部设置

乐发Ⅱ　　调色状态: A--B

　　支持快速开关切换

　　具有过温调节功能

　　封装形式:ESOP8

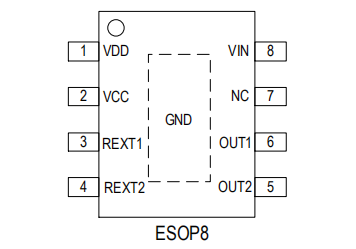

　　2段调光/调色分段开关芯片SM2212EK管脚图

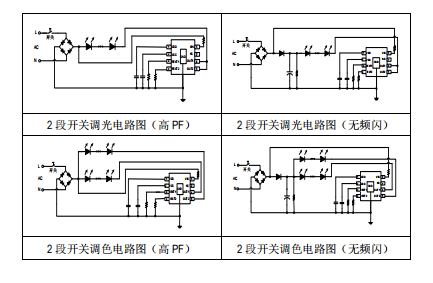

　　2段调光/调色分段开关芯片SM2212EK应用电路图

　　更多2段调光/调色分段开关芯片推荐

型号（封装）	通道数	耐压	最大输出电流	电流波动范围	最大输出功率	功率因素	调色状态	应用领域	特征
SM2212EK(ESOP8)	2	500V	100mA/100mA	±4%	10W	＞0.5	A-B	球泡灯、吸顶灯	2段调光/调色
