升压恒流调光芯片是一种电子芯片，用于驱动LED背光等应用，并实现升压转换、恒流控制以及调光功能。这类芯片能够将低电压输入转换为所需的高电压输出，同时通过恒流控制确保输出电流恒定，并允许根据需要调整LED的亮度。

　　这种芯片的主要特点和功能包括：

　　升压转换： 芯片可以将低电压输入升高到适合驱动LED背光的电压水平。这是通过升压拓扑(如Boost拓扑)实现的。

乐发Ⅱ　　恒流控制： 芯片内部集成了恒流控制回路，监测输出电流，并通过反馈机制调整开关频率和占空比，以保持输出电流的恒定。

　　调光功能： 升压恒流调光芯片允许用户根据需要调整LED的亮度水平。这通常是通过调整恒定的输出电流来实现的，从而改变LED的亮度。

　　反馈回路： 芯片具备反馈机制，可以实时监测输出电流和电压，并根据反馈信号调整工作以维持恒定的输出状态。

　　保护功能： 这些芯片通常包含过流保护、过热保护、输入欠压保护等保护机制，确保系统的安全运行。

　　能效优化： 通过恒流控制和调光功能，这些芯片可以优化能量使用，提高系统的能效。

　　升压恒流调光芯片在LED背光应用中具有广泛的用途，它们可以用于各种需要LED背光的设备，如液晶显示器、电视、手机屏幕、照明设备等。通过调光功能，用户可以根据环境需求灵活地调整亮度，同时保持稳定的电流驱动，以提供高质量的显示效果。

　　升压恒流调光芯片怎么用

乐发Ⅱ　　使用升压恒流调光芯片需要遵循一定的步骤和设计原则。以下是一般的使用方法和注意事项：

　　电源连接： 将芯片的输入端连接到适当的电源，以提供输入电压。通常，这是低电压电源，芯片将升压转换为需要的高电压输出。

乐发Ⅱ　　LED连接： 将LED背光或其他LED装置连接到芯片的输出端。确保连接正确，以免反向连接或短路。

乐发Ⅱ　　调光控制： 如果芯片支持调光功能，你可以根据需要连接一个调光信号。这可以是模拟调光信号(如0-10V或PWM信号)或数字调光信号(如I2C或SPI接口)。

乐发Ⅱ　　电流设置： 芯片通常有一个电流调整引脚或设置选项，你可以根据需要设置输出电流。这决定LED的亮度。请注意，设置的电流应在LED的工作范围内。

乐发Ⅱ　　供电： 通过连接电源，启动系统并观察LED的亮度。根据需要，你可以使用调光信号来调整LED的亮度。

乐发Ⅱ　　测试与优化： 运行测试以验证LED的亮度和稳定性。你可能需要根据实际情况调整输出电流、调光参数以及其他相关设置。

　　保护机制： 确保芯片的保护机制正常工作，以防止过流、过热等问题。这些保护机制通常是自动触发的，以保护芯片和系统的安全。

　　EMI和热管理： 确保电路设计符合电磁兼容性(EMC)要求，并考虑热管理，以防止芯片过热。

乐发Ⅱ　　请注意，每个芯片可能具有不同的引脚功能和设置选项，因此在使用之前，务必阅读芯片的数据手册和技术规格，了解其详细的使用说明。如果你对电路设计和调试没有经验，最好咨询专业工程师的帮助，以确保正确和安全地使用升压恒流调光芯片。

　　升压恒流调光芯片各引脚的作用

　　升压恒流调光芯片的不同型号和制造商可能会有不同的引脚分配和功能。然而，通常情况下，这些芯片的引脚可以大致分为几个常见的功能组。以下是一些常见的引脚功能及其作用：

　　请注意，以下是一个通用的引脚功能列表，实际使用时应根据芯片的数据手册进行具体验证和确认。

　　Vin(Input Voltage)： 这是芯片的输入电压引脚，连接到供电电源的正极。

乐发Ⅱ　　GND(Ground)： 这是芯片的接地引脚，连接到供电电源的负极。

乐发Ⅱ　　Vout(Output Voltage)： 这是芯片的输出电压引脚，连接到LED背光或其他负载的正极。

　　Iout(Output Current)： 这是芯片的输出电流引脚，通常与LED背光或负载连接，以监测输出电流。

　　DIM(Dimming)： 这是调光引脚，用于接收调光信号，以调整LED的亮度。这可以是模拟调光信号(如0-10V)或数字调光信号(如PWM)。

　　EN(Enable)： 这是使能引脚，用于启用或禁用芯片的工作。当使能引脚处于高电平时，芯片开始工作;当处于低电平时，芯片停止工作。

　　COMP(Compensation)： 这是补偿引脚，通常用于补偿控制环路的稳定性。

乐发Ⅱ　　FB(Feedback)： 这是反馈引脚，通常连接到电路的反馈回路，用于监测输出电压或电流，以实现恒流或恒压控制。

乐发Ⅱ　　PGND(Power Ground)： 这是电源地引脚，连接到芯片内部电源电路的地。

乐发Ⅱ　　SW(Switch)： 这是开关引脚，通常与升压转换器的开关元件(如MOSFET)相关联。

　　这只是常见的引脚功能示例。实际上，不同的芯片型号可能会有更多的引脚，包括用于保护、调节和通信的引脚。为了正确使用芯片，务必查阅芯片的数据手册，其中详细描述了每个引脚的功能和使用方式。

　　升压恒流调光芯片有哪些类别

　　升压恒流调光芯片可以根据不同的特性和应用需求进行分类。以下是一些可能的升压恒流调光芯片的类别：

乐发Ⅱ　　按输出电流范围分类：

乐发Ⅱ　　低电流型： 适用于较小功率的LED背光应用，通常在数百毫安(mA)范围内。

乐发Ⅱ　　中电流型： 适用于中等功率的LED背光应用，通常在几百毫安到1安培(A)范围内。

　　高电流型： 适用于高功率的LED照明应用，通常在1安培以上的范围内。

　　按输入电压范围分类：

　　低电压型： 适用于较低的输入电压范围，如单电池供电的应用。

乐发Ⅱ　　高电压型： 适用于较高的输入电压范围，如汽车照明等应用。

　　按调光方式分类：

　　模拟调光型： 通过模拟电压信号(如0-10V)或电流信号来调整LED亮度。

　　数字调光型： 通过数字信号(如PWM)来调整LED亮度。

　　按保护功能分类：

　　基本保护型： 提供基本的过流保护、过热保护等功能。

　　多重保护型： 提供更多的保护功能，如输入欠压保护、输出短路保护等。

　　按通信接口分类：

乐发Ⅱ　　独立型： 不需要外部通信接口，基于硬件控制或模拟调光。

乐发Ⅱ　　有通信接口型： 可以通过串行通信接口(如I2C、SPI)进行控制和配置。

　　按应用领域分类：

　　LED背光驱动： 主要用于液晶显示器、电视、手机屏幕等LED背光应用。

　　LED照明驱动： 用于驱动LED照明灯具，如LED灯泡、灯条等。

　　按芯片制造商分类：

　　不同制造商： 不同的芯片制造商提供不同型号的升压恒流调光芯片，每个制造商可能有自己的特色和优势。

　　这些分类只是一些示例，实际上还有许多其他可能的分类方法，具体取决于芯片的规格、特性和市场需求。在选择合适的升压恒流调光芯片时，务必根据你的应用需求，选择适合的芯片类别。

　　更多升压恒流调光芯片型号推荐：OC3002，OC6700，OC6701，OC6701B ，OC6702 ，OC6702B乐发Ⅱ，OC6780，OC6781

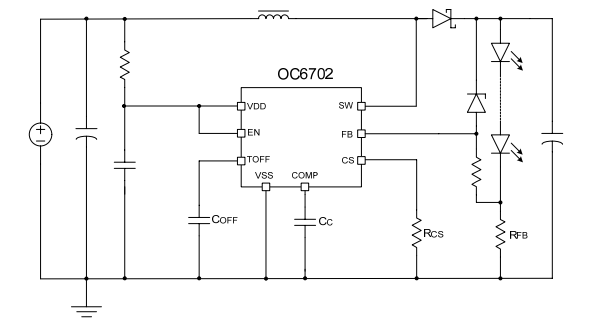

　　升压恒流调光芯片推荐型号OC6702详细介绍：

　　是一款内置100V功率 NMOS高效率、高精度的升压型大功率LED恒流驱动芯片。

　　OC6702采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。

乐发Ⅱ　　OC6702通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。在EN端加PWM信号，还可以进行LED灯调光。

乐发Ⅱ　　OC6702内部集成了VDD稳压管，软启动以及过温保护电路，减少外围元件并提高系统可靠性。

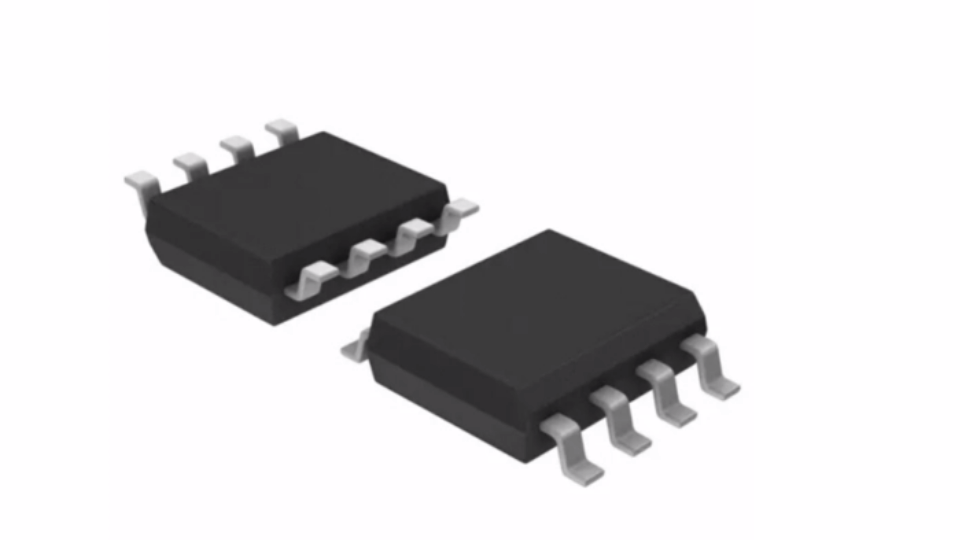

乐发Ⅱ　　OC6702采用ESOP8封装。散热片内置接SW脚。

　　升压恒流调光芯片推荐型号OC6702 产品特点

　　宽输入电压范围：3.6V~100V

　　内置100V功率MOS

　　高效率：可高达95%

　　最大工作频率：1MHz FB

乐发Ⅱ　　电流采样电压：250mV

　　芯片供电欠压保护：3.2V

　　关断时间可调

　　智能过温保护

　　软启动

　　内置VDD稳压管

　　升压恒流调光芯片推荐型号OC6702 产品应用

　　LED灯杯

　　电池供电的LED灯串

　　平板显示LED背光

　　大功率LED照明
