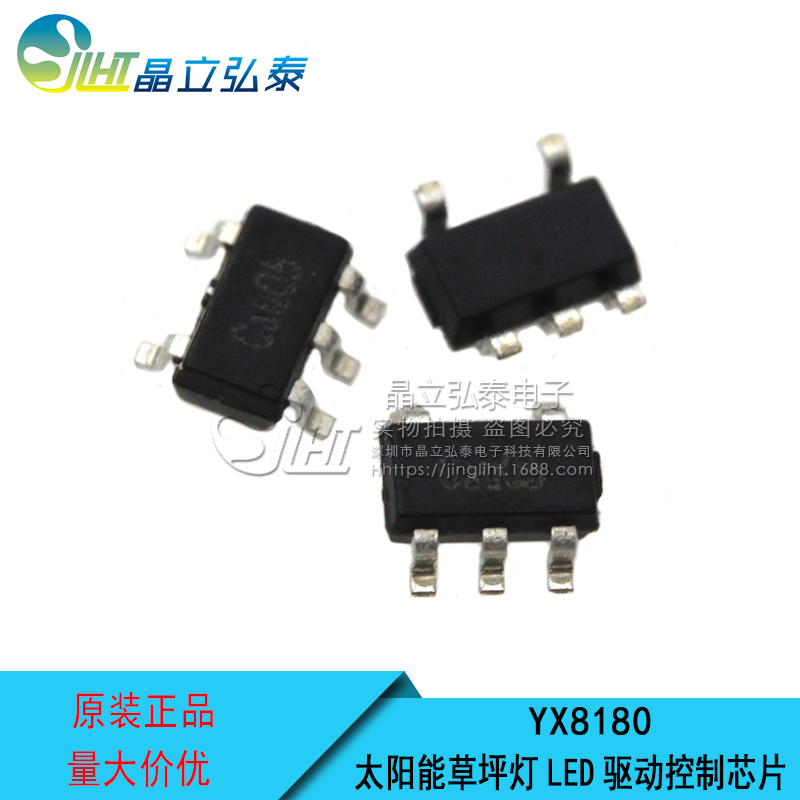

YX8180 太阳能LED草坪灯芯片
产品介绍
YX8180 是一款支持太阳能LED驱动控制芯片，适用于磷酸铁锂电池和锂离子电池供电的太阳能产品。
YX8180 内部集成 LED 驱动控制电路、锂电池（磷酸铁 锂电池和锂离子电池）过充保护和过放保护电路。该控 制器具有高转换效率，最高可达 95%，可以减小太阳能 电池板的功率要求。同时具有可调节输出电流特点。
乐发ⅡYX8180采用环保的SOT23-5封装以及最少2个外围器件 可有效减小电路PCB布板空间。 YX8180可工作于-40°C到+85°C。
产品特点
乐发Ⅱ输入电压范围:2.7V 至 4.2V
效率高达 95%
乐发Ⅱ过充保护功能
过放保护功能
乐发Ⅱ低使能电压
使能具有施密特特性，确保亮转暗时稳定性
最大 500mA 太阳能充电电流
0V 电池可充电
乐发ⅡLED 电流可通过电阻调节（0~300mA）

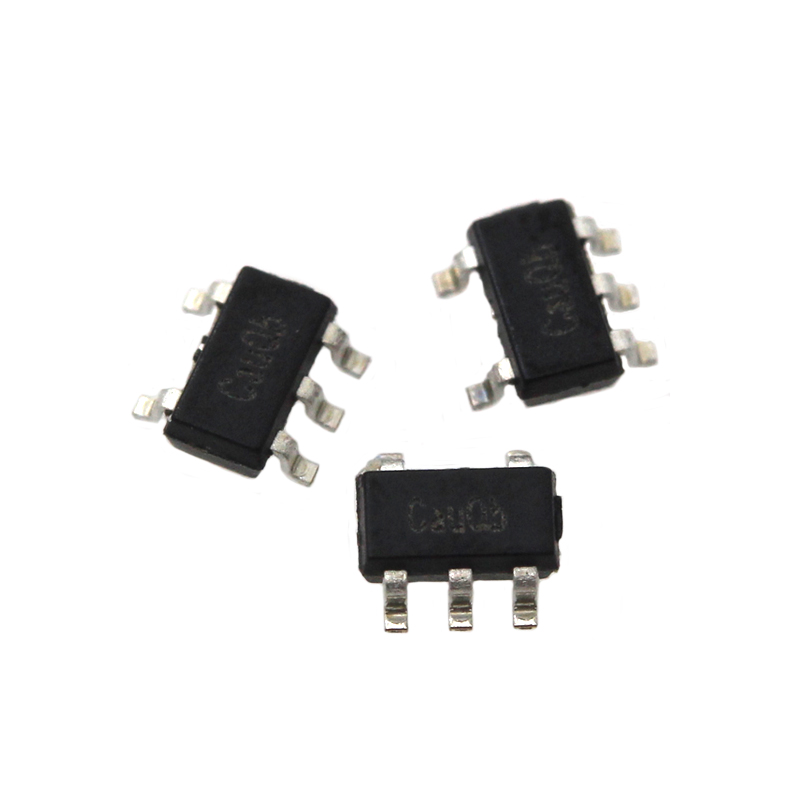

乐发ⅡSOT23-5 封装
产品应用
磷酸铁锂电池及锂离子电池太阳能灯
磷酸铁锂电池及锂离子电池照明应用
景观照明
应用电路图原理

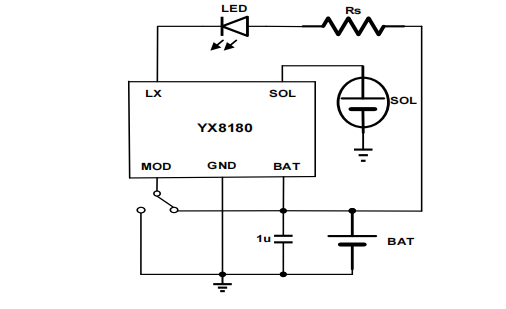

YX8180直驱应用原理

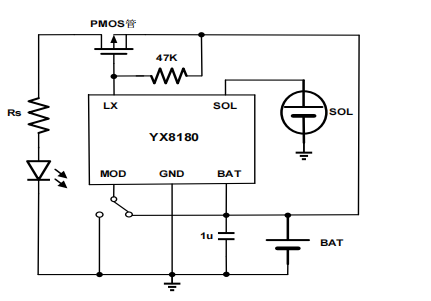

YX8180外扩电流应用原理

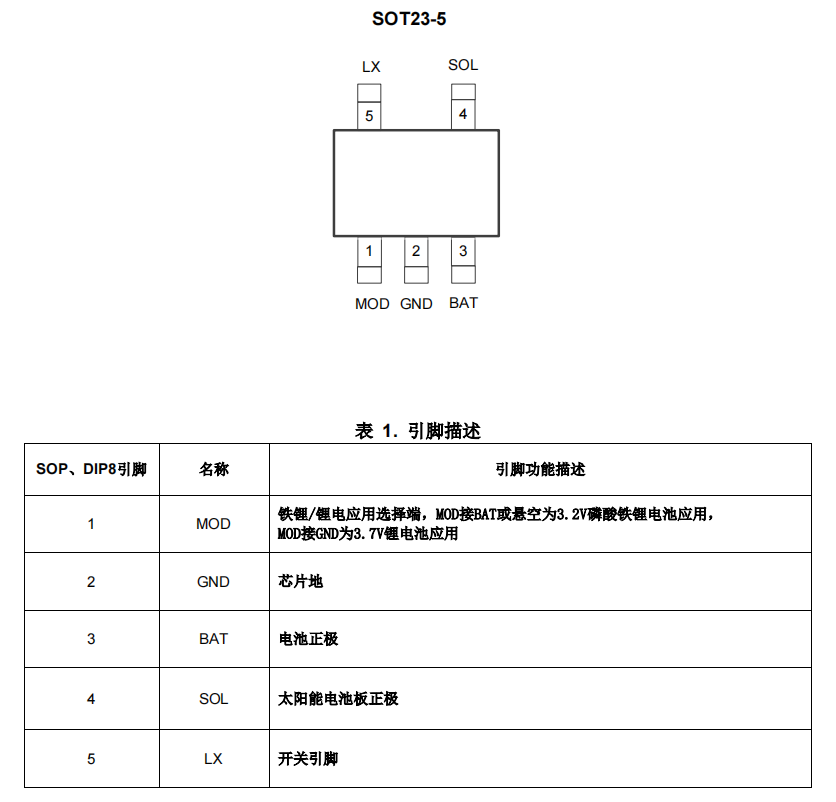

引脚定义及功能详解
YX8180常见应用开发选型咨询和故障排除办法
充放电与使能控制：
SOL引脚外接太阳能电池板正极，BAT引脚接可充电电池 正极，白天太阳能电池将阳光转化为电能，为电池充电， 夜晚电池放电驱动LED。 当SOL电压高于0.90V时，芯片进入关机状态，关闭LED， 当SOL电压低于0.50V时，芯片恢复正常工作，开启LED， 从而实现光控功能，白天自动关闭LED，夜晚自动开启 LED。此功能不影响SOL对BAT充电功能。
过放与过充控制：
当MOD接BAT或悬空，选择为3.2V磷酸铁锂电池应用时， 芯片内部逻辑控制单元会将芯片的过放电压控制在 2.5V，过放释放电压控制在3.0V。过充保护电压为3.7V；
输出电流与调流电阻的计算：
YX8180是一款LED直驱控制芯片。其LED电流由以下公 式求得。 S F LED BAT R -V I = V 其中： ILED：是LED驱动电流； RS： 是调流电阻; VBAT： 是电池电压（铁锂电池按3.2V，锂离子电池按3.7V 计算 VF: 是LED的正向下降值 注：公式仅供参考，LED的VF值偏差较大时，将影响电 流一致性。 当MOD接GND，为3.7V锂离子电池应用时，芯片内部逻 辑控制单元会将芯片的过放电压控制在2.7V，过放释放 电压控制在3.3V。过充保护电压为4.2V.
MOD引脚功能控制：
MOD为铁锂/锂电应用选择端，MOD接BAT或悬空为磷酸 铁锂电池应用，MOD接GND为锂离子电池应用。
应用注意 ：
乐发Ⅱ应用中为保证系统工作的稳定性，在BAT引脚和GND引
脚间外接滤波电容，电容值推荐1μF。
PCB布局时电容尽量靠近芯片引脚端。
