SM2123EGL 智能调光/线性恒流
产品介绍
SM2123EGL 是一款双通道可调光 LED 线性恒流控制芯片，芯片使用本司专利的恒流设定和控制技术，输出电流由外接 Rext 电阻设置，最大电流可达 100mA，且输出电流不随芯片 OUT 端口电压而变化。芯片可通过 DIM 端口实现 PWM 调光功能，系统结构简单，外围元件极少，方案成本低。
产品特点
本司专利的恒流控制技术
a) OUT1、OUT2 端口输出电流外置 可调，最大电流可达 100mA
b) 芯片间输出电流偏差<± 5%
乐发Ⅱ输入电压：120Vac/220Vac
具有 PWM 调光功能
乐发ⅡDIM 端口悬空，OUT 端口默认关闭
具有过温调节功能
乐发Ⅱ芯片可与 LED 共用 PCB 板
线路简单、成本低廉

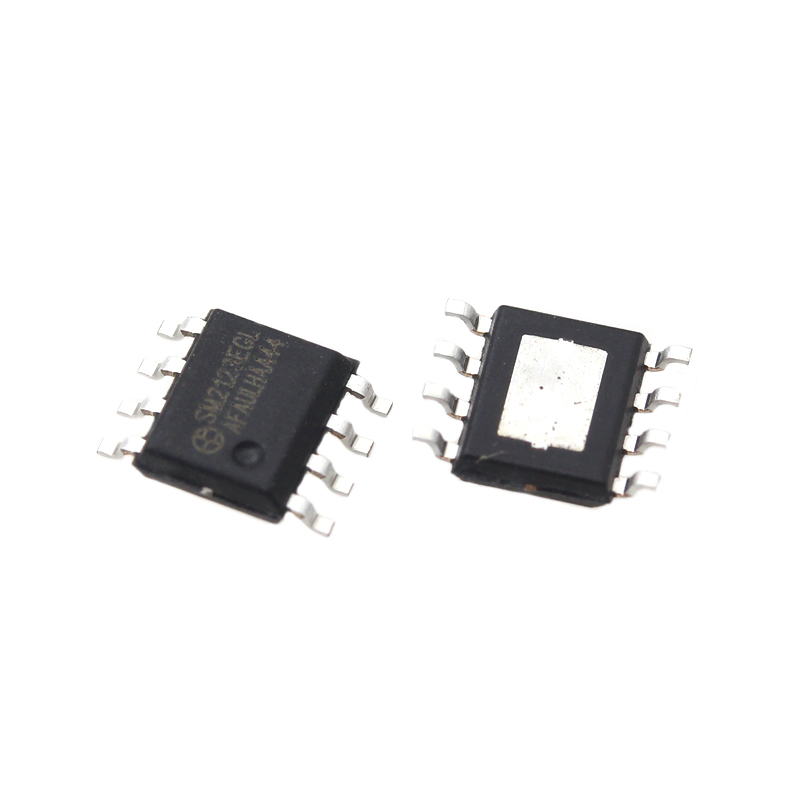

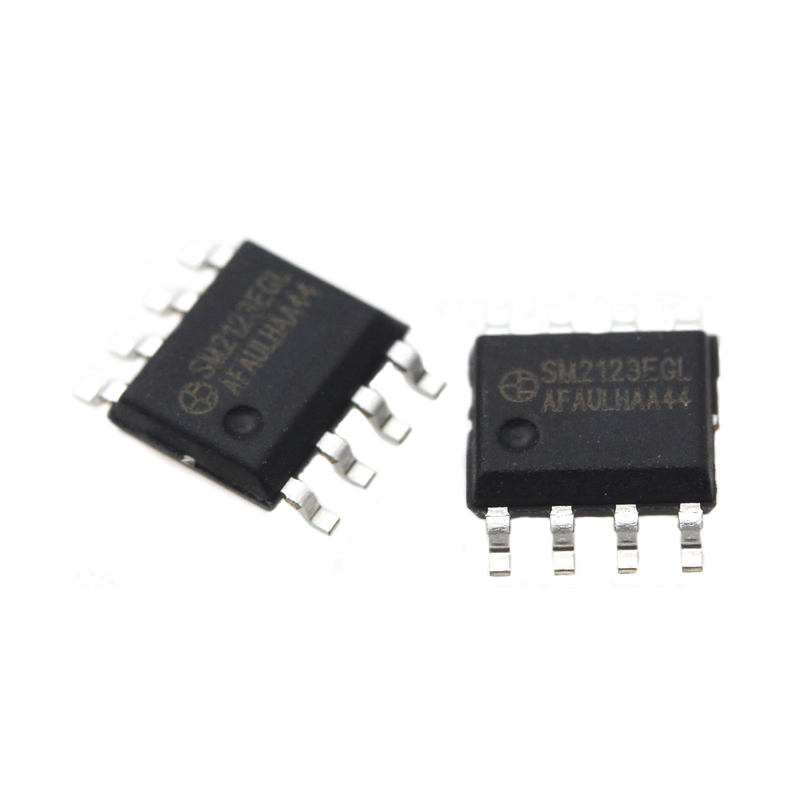

封装形式：ESOP8
产品应用
乐发Ⅱ智能遥控、人体感应、声控、等智 能化控制 LED 照明领域
T5/T8 系列 LED 日光灯管
LED 平板灯
LED 球泡灯
LED 吸顶灯

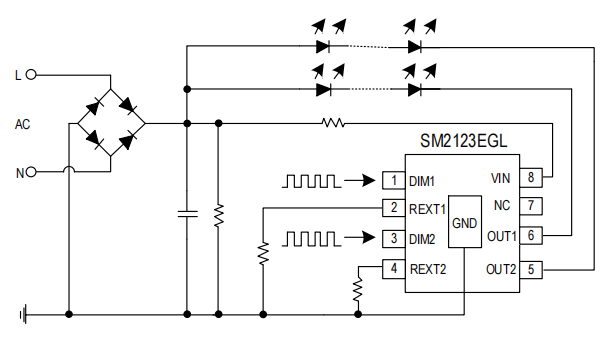

应用电路图原理
典型应用方案

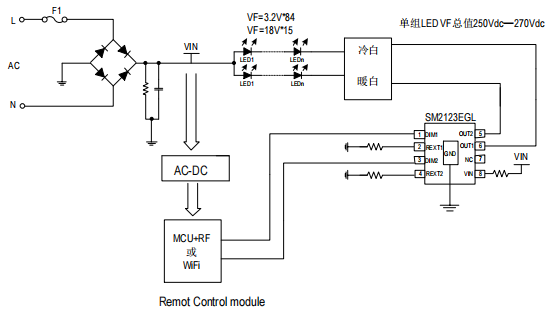

方案一 智能冷暖双色单芯片典型应用
系统增加遥控控制电路可实现智能遥控灯的应用，控制电路的两路 PWM 信号通过对芯片的 DIM1 和 DIM2 端口 控制，调节系统两路输出电流。遥控电路的控制部分可采用典型无线射频或蓝牙电路，通过遥控器或智能手机 APP 应用对智能灯进行控制。
DIM 端口接收控制电路输出的 PWM 信号调节系统电流，系统单路 LED 灯组最大电流:
乐发Ⅱ此时 PWM 信号等于 100%，系统单路输出电流 Iout Imax * n% （n=1~100）。

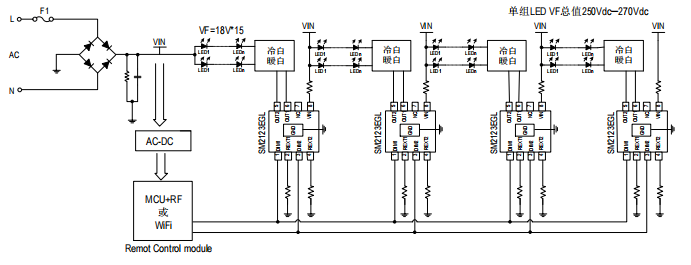

方案二 智能冷暖双色多芯片并联典型应用
此方案同单颗 SM2123EGL 典型系统应用方案一的控制方式一样，通过“并联”的方式，可以使系统的功率增加。 每颗 SM2123EGL 的 DIM 端口接收控制电路输出的 PWM 信号调节系统电流，单路 LED 灯组最大电流:
乐发Ⅱ此时 PWM 信号等于 100%，系统单路输出电流 Iout Imax * n% （n=1~100）。
PCB layout 注意事项
（1） IC 衬底与 PCB 需要采用锡膏工艺，保证 IC 衬底与 PCB 接触良好，IC 衬底禁止使用红胶工艺。
乐发Ⅱ（2） 系统实际输出功率与 PCB 板及灯壳本身散热情况有关，实际应用功率需匹配散热条件。

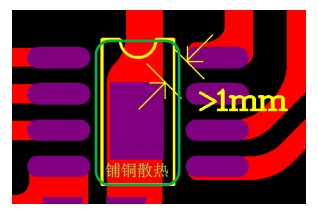

（3） IC 衬底部分进行铺铜处理，进行散热，增加可靠性，铺铜如上图所示，建议衬底焊盘大小为 2.5mm*1.8mm。
（4） IC 衬底焊盘漏铜距离 VIN 端口需保证 1mm 以上的间距，距离 OUT 端口需保证 0.8mm 以上的间距。
引脚定义及功能详解

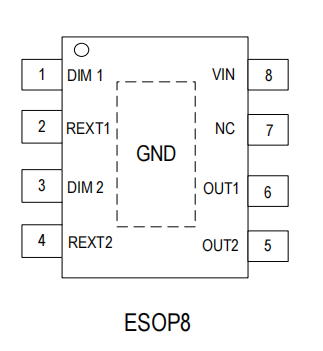

管脚说明
| 管脚序号 | 管脚名称 | 管脚说明 |
| 1 | DIM1 | 调光端口 1 |
| 2 | REXT1 | 输出电流值设置端口 1 |
| 3 | DIM2 | 调光端口 2 |
| 4 | REXT2 | 输出电流值设置端口 2 |
| 5 | OUT2 | 恒流输出端口 2 |
| 6 | OUT1 | 恒流输出端 |
| 7 | NC | 悬空脚 |
| 8 | VIN | 电源输入端口 |
| 衬底 | GND | 衬底 GND 芯 |
