SM2083EGL 智能调光/线性恒流
产品介绍
产品特点
本司专利的恒流控制技术
a) OUT 端口输出电流外置可调，最大电流可达 100mA
b) 芯片间输出电流偏差<± 5%
输入电压：120Vac/220Vac
具有 PWM 调光功能
乐发ⅡDIM 端口悬空，OUT 端口默认关闭
具有过温调节功能
芯片可与 LED 共用 PCB 板
线路简单、成本低廉

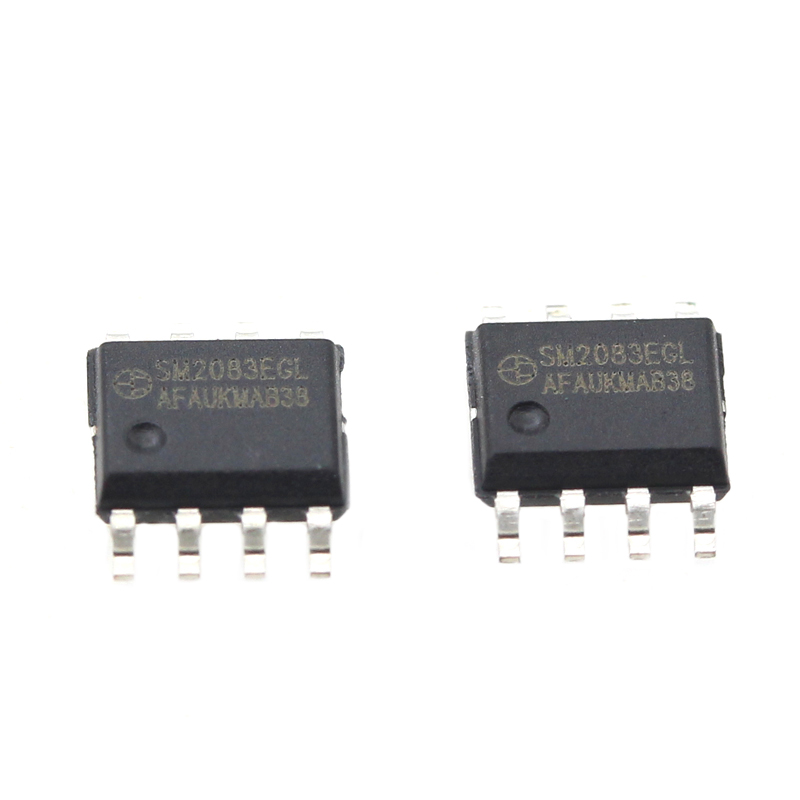

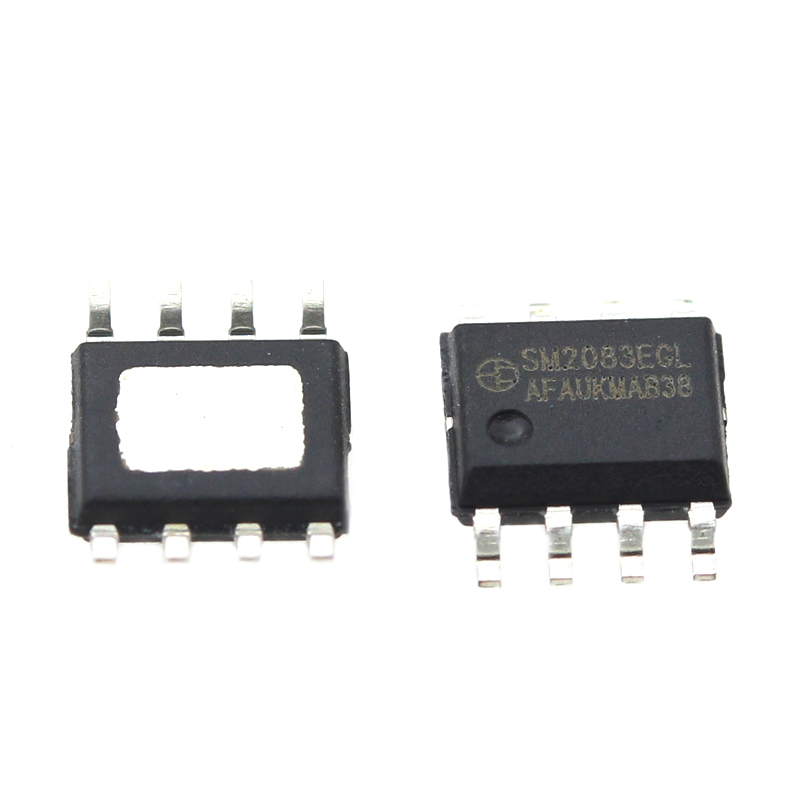

封装形式：ESOP8
产品应用
乐发Ⅱ智能遥控、人体感应、声控、等智 能化控制 LED 照明领域

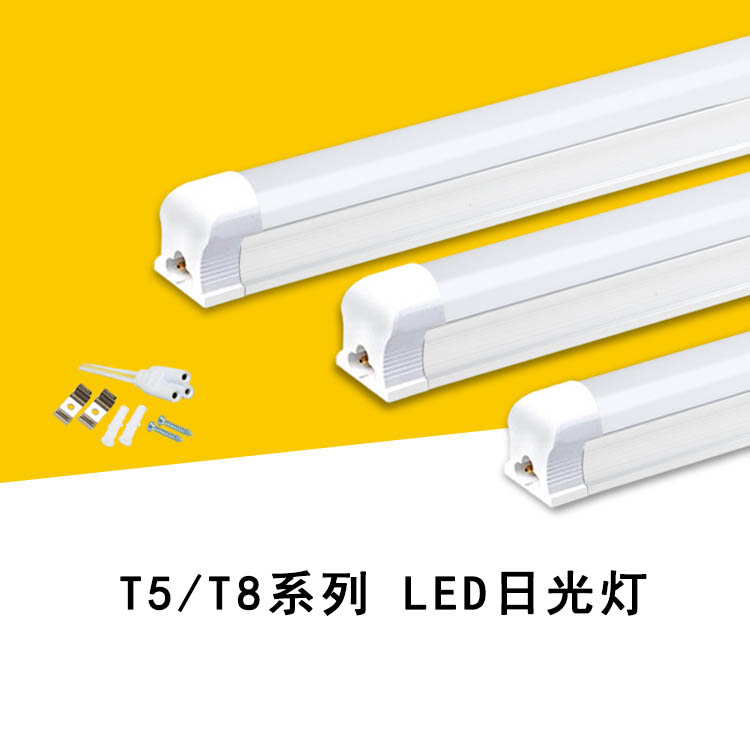

乐发ⅡT5/T8 系列 LED 日光灯管
LED 平板灯
LED 球泡灯
LED 吸顶灯
应用电路图原理

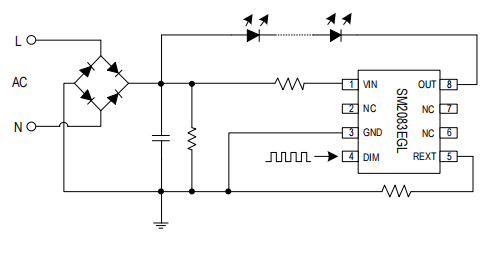

典型应用方案

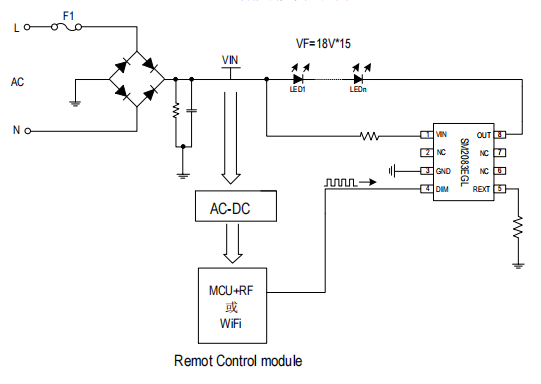

智能调光典型应用
系统增加遥控控制电路可实现智能遥控灯的应用，控制电路的 PWM 信号通过对芯片的 DIM 端口控制，调节系 统输出电流。遥控电路的控制部分可采用典型无线射频或蓝牙电路，通过遥控器或智能手机 APP 应用对智能灯进行 控制。
DIM 端口接收控制电路输出的 PWM 信号调节系统电流，系统 LED 灯组最大电流:
乐发Ⅱ此时 PWM 信号等于 100%，系统输出电流 Iout Imax * n% （n=1~100）
PCB layout 注意事项
乐发Ⅱ（1） IC 衬底与 PCB 需要采用锡膏工艺，保证 IC 衬底与 PCB 接触良好，IC 衬底禁止使用红胶工艺。
（2） 系统实际输出功率与 PCB 板及灯壳本身散热情况有关，实际应用功率需匹配散热条件。
（3） IC 衬底部分进行铺铜处理，进行散热，增加可靠性，铺铜如上图所示，建议衬底焊盘大小为 2.5mm*1.8mm。
（4） IC 衬底焊盘漏铜距离 VIN 端口需保证 1mm 以上的间距，距离 OUT 端口需保证 0.8mm 以上的间距。

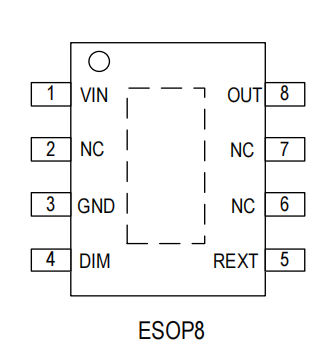

引脚定义及功能详解
管脚说明
| 管脚序号 | 管脚名称 | 管脚说明 |
| 1 | VIN | 电源输入端口 |
| 2、6、7 | NC | 悬空脚 |
| 3 | GND | 芯片地 |
| 4 | DIM | 调光端口 |
| 5 | REXT | 输出电流值设置端口 |
| 8 | OUT | 恒流输出端口 |
