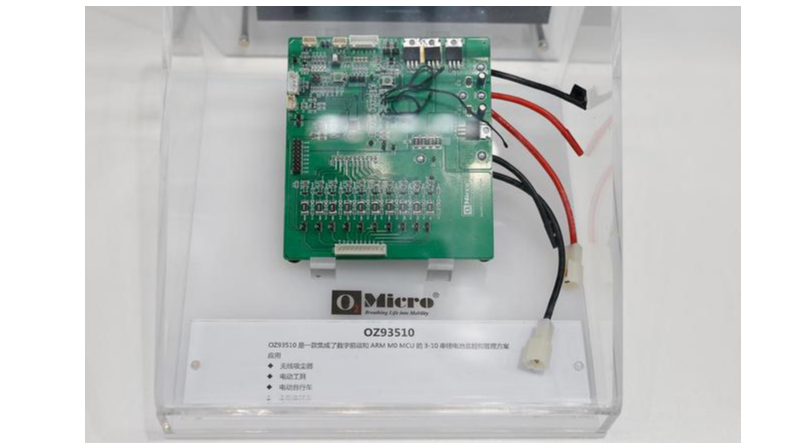

OZ93510凹凸科技高精度高集成多节锂电池智能管理方案

产品简介：

凹凸科技 OZ93510 是一款高集成数字前端（DFE）和32位 ARM Cortex-M0 MCU，32KBytes eFlash（8K x32位）的锂电监控管理方案，支持扩展闪存（64 或 128Kbytes）的数据存储。适用于 3~10 串锂离子电池和锂聚合物电池组的电量监测、电压、电流、温度检测和保护场景。

OZ93510是一款高集成度，高性能，低成本的电池管理芯片，支持3~10串的电池管理（BMS）系统。该芯片集成一个高精度的前端，实现采样，均衡以及硬件级的保护，同时，内部集成ARM  Cortex M0 MCU，更加灵活的满足客户各种定制化的系统要求。

乐发ⅡOZ93510内部集成ARM32 bit Cortex-M0 MCU，支持SerialWire Debug (SWD)，高达4个break points和2个watch-points，支持多种通信总线（SPI, UART, IIC）内建多个时钟并支持Calendar Real Time Clock。

OZ93510内部集成512byteEEPROM，可记录保护事件或其他数据。

OZ93510内建高精度的电流采样和积分器，方便灵活的计算SOC，SOH等。

OZ93510还集成了一个独立的安全保护引擎，主要包括充电过压（OV）、充电过流（COC）、放电欠压（UV-Shutdown）、两路独立的放电过流、外部温度监测（OT/UT）和内部温度保护（IOTP）等功能，此外还能支持电池均衡（Cell Balance）和断线检测（Cell-Tap-Open）功能，从而能极大的提高系统的可靠性。

OZ93510支持多种低功耗工作模式。

产品特性：

• 支持3~10串三元/锰系/铁锂电芯应用

• 芯片集成ARM 32 bit Cortex-M0 MCU，支持客户二次开发

• 乐发Ⅱ支持最高达24个GPIO，多路ADC输入，PWM输出

• 内建多个Timer，支持日历时钟（Calendar Real Time Clock）

• 支持Keil和J-link，提供多种库，便于客户开发

• 乐发Ⅱ高精度前端集成14-bit  高精度SARADC 和一个超高精度16-bit  S-∆ ADC

• 乐发Ⅱ支持多重保护，集成独立的保护机制，防止FW跑飞，系统更加安全

• 同时支持多串电池均衡（CellBalance）和断线检测（Cell-Tap-Open）

• 支持多种工作功率模式

          o  全功率模式：    6500uA （typical）

          o  休眠模式：        ~320uA （typical）

乐发Ⅱ          o  深度休眠模式： ~15uA  （typical）

          o  关机模式：         ~3uA   （typical）

• QFN/VQFN48, QFN40 封装




产品应用：

电动助力车（EB），滑板车（E-Scooter）

不间断电源（UPS），储能装置（ESS）

电动工具（PT），园林工具（GT）, 吸尘器（VC）
