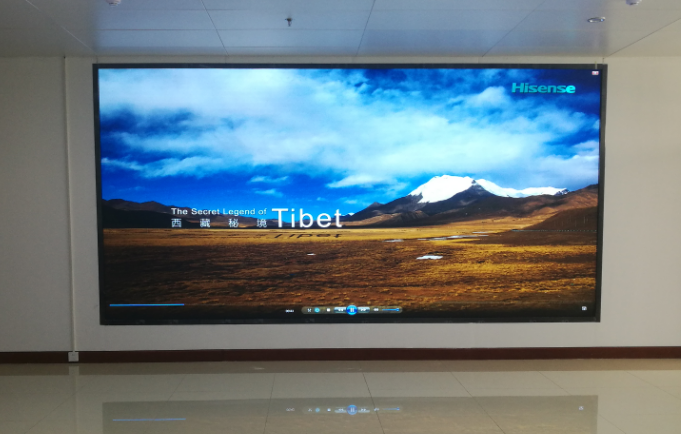

LED显示屏模组通常由LED点阵组成，用于显示文字、图像和视频等内容。这些LED显示屏模组通常需要逻辑驱动芯片来控制和管理LED的亮灭、颜色和亮度等属性。其中，一种常见的逻辑驱动芯片是"LED矩阵驱动芯片"，下面介绍一下这种类型的芯片。

　　LED矩阵驱动芯片是用于控制LED点阵显示屏的集成电路。它们通常具有多个输出引脚，每个引脚可以控制一个或多个LED。这些芯片允许将LED排列成行和列的矩阵，并通过适当的信号控制来实现点阵中每个LED的亮灭。

　　这些逻辑驱动芯片的主要特点包括：

乐发Ⅱ　　行列扫描： LED矩阵通常通过行列扫描的方式进行驱动。芯片依次激活每一行，并在每一行上选择要点亮的LED，从而实现整个点阵的显示。

　　灰度控制： 一些高级的LED矩阵驱动芯片支持灰度控制，允许通过调整LED的亮度级别来实现更精细的显示效果。

乐发Ⅱ　　串行/并行通信： 这些芯片通常支持串行或并行通信接口，以便与主控制器进行数据交换。常见的通信协议包括SPI、I2C等。

　　图像和文字显示： LED矩阵驱动芯片通常支持将图像、文字和其他内容传输到点阵中，以实现复杂的显示效果。

　　级联支持： 一些芯片支持多个芯片的级联，从而扩展点阵的大小和显示能力。

　　灵活的显示控制： 这些芯片可以通过编程来控制LED的点亮模式、颜色、刷新率等，从而实现多样化的显示。

乐发Ⅱ　　多种封装和规格： 适用于不同大小和分辨率的LED显示屏，这些芯片通常有多种封装和规格可供选择。

　　供电和保护功能： 一些芯片内置了供电和保护电路，以确保LED的正常工作并防止损坏。

乐发Ⅱ　　LED显示屏模组逻辑驱动芯片SM245是一款三态输出八路信号收发器，引脚兼容低功耗肖特基TTL(LSTTL)系列

　　LED显示屏模组逻辑驱动芯片SM245特性

　　采用CMOS工艺

　　双向三态输出

　　八线双向收发器

　　ESD HBM: >4KV

乐发Ⅱ　　封装形式: TSSOP20、QFN20(4*4)、QFN20(4.5*2.5)

　　LED显示屏模组逻辑驱动芯片SM245应用领域

乐发Ⅱ　　适用于 LED 显示屏以及其他数字电路的驱动

　　LED显示屏模组逻辑驱动芯片SM245封装信息：

产品名称	封装形式	塑封体尺寸（mm）	脚间距（mm）
SM245TS	TSSOP20	6,5*4.4*10	0,65
SM245N	QFN20(4*4)	4*4*0.85	0.5
SM245N	QFN20(4.5*2.5)	4,5*2,5*0.85	0.5

更多LED显示屏模组逻辑驱动芯片推荐型号信息：

型号	飞行器探测装置	特征	封装形式	应用领域
MW245BC	2.0-5.5V	8通道数据传输芯片	TSSOP20	LED显示屏模组
SM245	2.0-5.5V	增加驱动能力的8通道数据传输芯片	QFN20/TSSOP20	LED显示屏模组/转接板
SM1645T	3.0-5.5V	8通道数据传输芯片	TSSOP20	LED显示屏模组
SM74HC138D	3.0-5.5V	3输入8输出译码器	TSSOP16/QFN16/SOP16	数字电路3-8译码应用
SM74HC04	3.0-5.5V	6通道反相器	SOP14	数字电路信号反相应用
SM74HC123D	3.0-5.5V	具有复位功能的双通道单稳态触发器	SOP16	数字电路单稳态触发应用
SM74HC164D	3.0-5.5V	8通道串并转换控制芯片	SOP14	家电显示面板、数字逻辑控制电路
SM74HC595A	3.0-5.5V	8通道并行输出和串行数据传输芯片	SOP16	LED单红模组
SM74HC595D	3.0-5.5V	带使能和复位的8通道并行输出和串行数据传输芯片	SOP16	LED单双色显示屏、机顶盒显示、家电显 示面板
