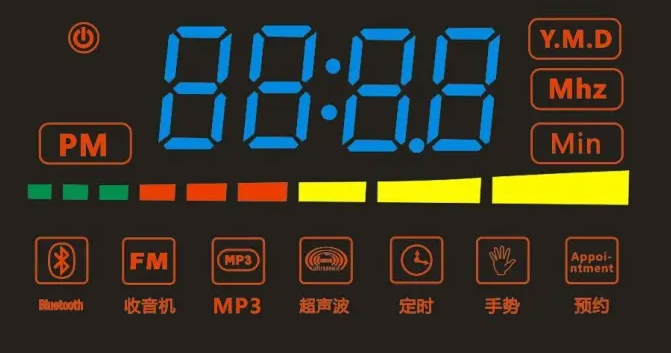

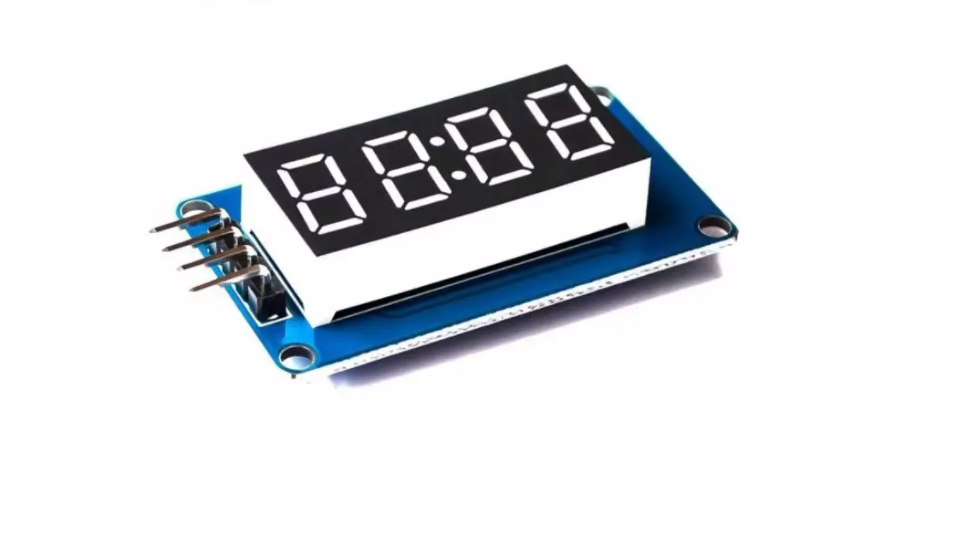

乐发Ⅱ　　数码管驱动芯片是一种用于控制和驱动数码管显示。数码管是一种常用于显示数字和一些字母的电子显示组件，通常用于计时器、时钟、温度计、计数器等应用中。

乐发Ⅱ　　数码管驱动芯片的主要功能是将数字信号转换为适合数码管显示的电压和电流，以便正确显示所需的数字或字符。它们通常具有多个输出引脚，每个引脚控制数码管的一个段或一个数字位置。数码管通常由7段(称为a、b、c、d、e、f、g)构成，以及一个小数点(dp)。

　　常见的数码管驱动芯片有SM1620B、SM1668/S、SM1628C等。这些芯片具有不同的特点和功能，但它们的基本原理是通过控制输出引脚的状态来控制数码管的段的亮灭，从而显示所需的数字或字符。一些驱动芯片还具有亮度控制、多个数码管级联、扫描速度控制等功能。

　　使用数码管驱动芯片可以简化控制数码管的复杂性，减少所需的外部元件，同时提供更灵活和可编程的显示方式。

　　数码管驱动芯片特点：

　　数码管驱动芯片具有许多特点，这些特点使它们成为在各种应用中控制和驱动数码管显示的理想选择。以下是一些常见的数码管驱动芯片的特点：

　　简化控制复杂性： 数码管驱动芯片通过提供高级接口和命令，将复杂的数码管控制任务转化为简单的编程操作，从而减少了控制电路的设计和布线难度。

乐发Ⅱ　　多位数码管控制： 许多数码管驱动芯片支持同时控制多个数码管。这使得在需要显示多个数字或字符的应用中，只需一个芯片就能完成任务。

乐发Ⅱ　　级联支持： 一些驱动芯片允许多个芯片级联在一起，从而扩展显示能力。这对于需要显示更多信息的应用非常有用。

乐发Ⅱ　　亮度控制： 数码管驱动芯片通常具有亮度控制功能，可以调整数码管的亮度水平，以适应不同的环境和需求。

乐发Ⅱ　　多种显示模式： 部分芯片支持不同的显示模式，如静态显示、滚动显示、闪烁显示等，从而提供更多的显示效果选择。

乐发Ⅱ　　串行通信接口： 许多数码管驱动芯片通过串行通信接口(如SPI或I2C)与微控制器或其他设备进行通信，简化了与主控制器的连接。

乐发Ⅱ　　低功耗： 一些驱动芯片具有低功耗特性，适用于需要长时间运行的电池供电应用。

乐发Ⅱ　　内置译码器： 一些芯片具有内置的译码器，可以直接将数字或字符映射到相应的段，减少了主控制器的工作量。

乐发Ⅱ　　开关电源支持： 数码管驱动芯片通常可以与开关电源结合使用，以提供稳定的电源和电流，确保数码管显示的稳定性。

　　广泛的应用： 数码管驱动芯片广泛应用于时钟、计时器、仪表盘、温度计、计数器、电子秤等各种电子设备中。

　　数码管驱动芯片通过简化控制、提供多种功能和灵活性，以及适应各种应用需求，成为了许多电子设备中常用的关键组成部分。

　　数码管驱动芯片SM1623B是一种带键盘扫描接口的LED驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。且在输入端口内置上拉，可在应用方案中省去外部上拉电阻①。

　　数码管驱动芯片SM1623B的特性

　　采用CMOS工艺

乐发Ⅱ　　VDD供电为3.3V-5.0V

　　超强的输入端口干扰能力

乐发Ⅱ　　输入端口内置上位电阻

　　显示模式:4位X14段 7位X11段

乐发Ⅱ　　门按键扫描: 10X3位

乐发Ⅱ　　辉度调节电路 (占空比8级可调)

乐发Ⅱ　　口串行接口 (CLK，STB，DIN，DOUT)

乐发Ⅱ　　振荡方式: 内置RC振荡

　　内置上电复位电路

　　ESD HBM: >8KV

乐发Ⅱ　　封装形式:SOP32

　　数码管驱动芯片SM1623B的应用领域

乐发Ⅱ　　VCDIDVD/DVB 显示

　　电磁炉显示

　　电饭煲显示

　　空调显示

　　机顶盒显示

　　小家电 LED 数码显示驱动

乐发Ⅱ　　更多数码管驱动芯片型号信息：

型号	显示模式	飞行器探测装置	协议	按键扫描	封装形式	应用领域
SM1620B	4位*9段—7位*10段	3.3-5.5V	三线	6*1	SOP20	机顶盒、小家电等LED数码显示
SM1668/S	7位*10段	3.3-5.5V	三线	10*2	SOP24 /SSOP24	机顶盒、小家电等LED数码显示
SM1628C	4位*13段—7位*10段	3.3-5.5V	三线	10*2	SOP28	机顶盒、小家电等LED数码显示
SM1623B	4位*14段—7位*11段	3.3-5.5V	三线	10*3	SOP32	机顶盒、小家电等LED数码显示
SM1642	4位*8段	3.3-5.5V	IIC	-	SOP16	机顶盒、小家电等LED数码显示
SM1650PG	4位*8段	2.7-5.5V	IIC	- 4*7	SOP16	机顶盒、小家电等LED数码显示
SM1616/S	16位*8段	3.3-5.5V	IIC	-	SOP28 /QSOP28	机顶盒、小家电等LED数码显示
