升压恒流LED驱动芯片乐发Ⅱ是一种用于控制LED(发光二极管)的电子器件，其主要功能是将输入电压(通常为直流电压)升高到适合LED工作的电压，并在整个电压范围内保持恒定的电流供应。这有助于确保LED的亮度稳定，延长LED的寿命，并提供更好的光输出质量。

　　主要特点包括：

乐发Ⅱ　　升压功能： 这种驱动芯片可以将较低的输入电压升高到LED需要的工作电压。因为LED通常需要特定的正向电压才能正常工作，而且LED的电压和电流之间的关系并不是线性的，所以需要升压电路来匹配它们。

乐发Ⅱ　　恒流控制： 驱动芯片内置了恒流控制电路，以确保通过LED的电流保持恒定。LED的亮度和寿命在很大程度上取决于其工作电流，因此恒流控制对于稳定性和长寿命至关重要。

　　保护功能： 一些升压恒流LED驱动芯片还可能包含各种保护功能，如过流保护、过压保护和短路保护，以防止LED和驱动电路受到损害。

　　调光支持： 一些高级LED驱动芯片还具有调光功能，可以通过调整电流来实现LED的亮度控制。这对于不同场景和需求下的照明应用非常有用。

　　这些驱动芯片广泛应用于LED照明产品中，如LED灯泡、灯管、面板灯等。它们可以提供高效、稳定和可靠的LED工作方式，有助于节能、延长LED寿命，并在不同的照明场景中提供定制化的光输出。

　　升压恒流LED驱动芯片怎么连接

　　连接升压恒流LED驱动芯片需要注意一些关键步骤和电路连接。以下是一般步骤：

　　了解规格和引脚功能： 首先，您需要了解您所使用的LED驱动芯片的规格和引脚功能。这通常可以在芯片的数据手册中找到。了解每个引脚的功能(如输入、输出、调光控制、保护等)非常重要。

　　连接输入电源： 将您的输入电源(通常是直流电源)连接到驱动芯片的输入引脚。确保您的电源电压范围在芯片规格内。

　　连接LED负载： 将LED负载连接到驱动芯片的输出引脚。这通常是通过驱动芯片上的电流输出引脚来连接。确保您连接的LED数量、排列和额定电流与驱动芯片的规格相匹配。

乐发Ⅱ　　连接恒流设置电阻： 大多数升压恒流LED驱动芯片都需要一个电阻来设置所提供的恒定电流。这个电阻通常连接到芯片的一个指定引脚上。电阻的阻值会决定输出的LED电流。

　　连接调光控制(可选)： 如果您的LED驱动芯片支持调光功能，您可以连接一个调光信号源(如PWM信号)到芯片上的相应引脚，以实现LED的亮度调节。

　　连接保护电路(可选)： 如果您的LED驱动芯片具有保护功能，如过流、过压、短路保护等，根据需要连接相应的保护电路。

　　电源和接地连接： 确保正确连接电源引脚和接地引脚，以确保电路的正常工作。

　　测试和验证： 在连接完成后，务必进行测试和验证。检查LED是否正常工作，亮度是否稳定，电流是否符合预期。同时，检查保护功能是否按预期工作。

　　请注意，不同的LED驱动芯片可能具有不同的引脚配置和功能，因此在连接之前务必详细阅读芯片的数据手册和规格说明。如果您不熟悉电路连接和元件规格，最好请专业人士的帮助，以确保正确而安全的连接。

　　升压恒流LED驱动芯片外围电路

　　以下是一个简单的升压恒流LED驱动芯片外围电路示意图。请注意，实际的电路设计可能会因驱动芯片型号和应用需求而有所不同，这里提供的是一个基本的参考示例。

　　

　　在这个示意图中，包括以下关键元件和电路：

　　输入电源(Vin)： 这是连接到驱动芯片的电源，通常为直流电源。确保电源电压范围适合芯片的规格。

　　输入电容(C1)： 用于平滑输入电源电压，减少噪声和波动。

　　升压电路： 这个电路将输入电压升高到适合LED的工作电压。它包括一个升压电感(L1)和一个开关管(Q1)，通常是MOSFET。开关管的开关频率由控制芯片生成。

　　LED负载(LED1，LED2，LED3)： 这是实际的LED串联负载。确保连接的LED数目、排列和额定电流与驱动芯片的规格相符。

　　恒流设置电阻(R1)： 这个电阻用于设置恒定的LED工作电流。LED电流将通过这个电阻来参考。

　　反馈电路： 这个电路用于监测实际LED电流，并将反馈信息发送回控制芯片，以维持恒定的电流。

乐发Ⅱ　　运算放大器(U1)： 用于处理反馈信号，控制MOSFET的开关，以保持恒流输出。

乐发Ⅱ　　PWM调光输入(Dim)： 如果需要调光功能，您可以连接一个PWM信号，通过调整PWM信号的占空比来调整LED的亮度。

　　保护电路(可选)： 某些驱动芯片可能包含过流保护、过压保护和短路保护功能，您可以添加相应的保护元件和电路。

乐发Ⅱ　　请注意，这只是一个简单的示意图，实际电路设计需要根据具体的驱动芯片规格、LED负载特性和应用需求进行调整。在设计电路时，请务必仔细阅读驱动芯片的数据手册，并根据电路设计原则和最佳实践来进行。如果您不熟悉电路设计，请寻求专业工程师的帮助。

　　升压恒流LED驱动芯片在LED应急日光灯中的应用

　　升压恒流LED驱动芯片在LED应急日光灯中的应用可以为这种应急照明系统提供高效、稳定、可靠的电源，确保LED在停电等紧急情况下能够继续正常工作。以下是升压恒流LED驱动芯片在LED应急日光灯中的一些应用方面：

乐发Ⅱ　　恒流控制： LED应急日光灯需要在紧急情况下保持恒定的亮度，以提供足够的照明。升压恒流LED驱动芯片可以确保LED的工作电流保持稳定，从而保证光输出的一致性。

乐发Ⅱ　　高效能源利用： 升压恒流LED驱动芯片通常具有高效的能源转换性能，可以最大程度地利用电池或电源的能量，延长LED应急照明系统的工作时间。

　　电池管理： 对于LED应急日光灯，电池管理是至关重要的。升压恒流LED驱动芯片通常具有电池管理功能，可以监测电池电压，并在电池电压低于一定阈值时触发警报或采取相应措施，确保电池的健康状态。

　　保护功能： 升压恒流LED驱动芯片通常集成了多种保护功能，如过流保护、过压保护和短路保护等。这些保护功能可以保护LED和驱动电路在应急情况下免受损害。

　　调光支持： 一些升压恒流LED驱动芯片具有调光功能，允许用户在应急情况下调整LED的亮度，以满足不同的照明需求。

　　持续运行： 在停电等情况下，LED应急日光灯需要能够继续工作。升压恒流LED驱动芯片可以通过有效的能源管理，确保LED继续工作，为紧急照明提供支持。

乐发Ⅱ　　自动切换： 一些LED应急日光灯可能具有自动切换功能，在停电时自动切换到应急模式。升压恒流LED驱动芯片可以与此功能集成，确保平稳的切换过程。

　　总之，升压恒流LED驱动芯片在LED应急日光灯中的应用可以提供稳定的照明解决方案，确保在紧急情况下能够继续提供可靠的照明。通过合适的设计和选型，可以满足不同应急照明系统的需求，提供高效、持久的照明支持。

　　更多热门升压恒流LED驱动芯片推荐型号：OC3002，OC6700，OC6700B，OC6701，OC6701B，OC6702，OC6702B乐发Ⅱ，OC6780，OC6781

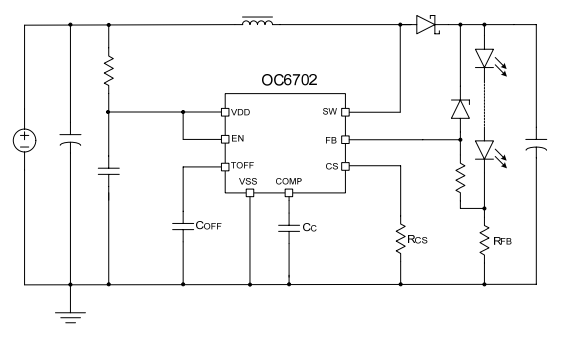

　　升压恒流LED驱动芯片推荐型号OC6702详细介绍：

　　是一款内置100V功率 NMOS高效率、高精度的升压型大功率LED恒流驱动芯片。

乐发Ⅱ　　OC6702采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。

乐发Ⅱ　　OC6702通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。在EN端加PWM信号，还可以进行LED灯调光。

　　OC6702内部集成了VDD稳压管，软启动以及过温保护电路，减少外围元件并提高系统可靠性。

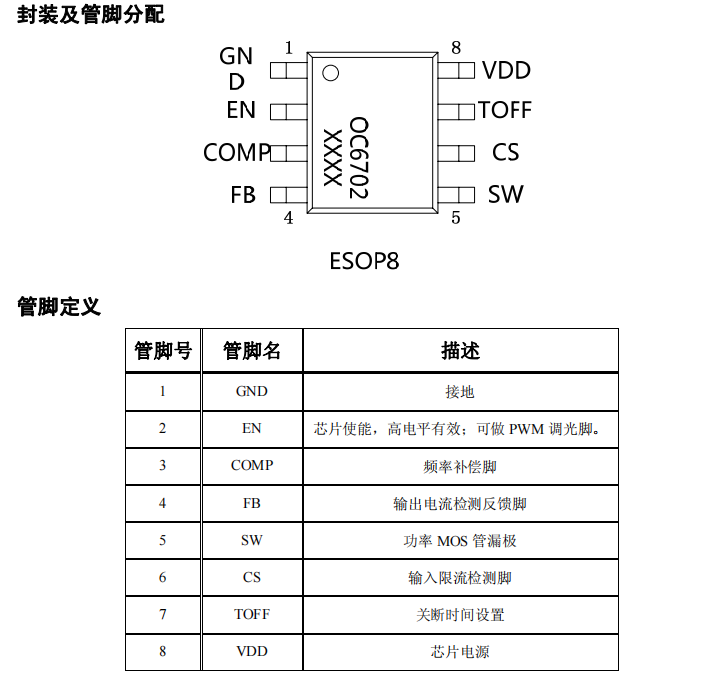

　　OC6702采用ESOP8封装。散热片内置接SW脚。

　　升压恒流LED驱动芯片OC6702产品特点

　　宽输入电压范围：3.6V~100V

乐发Ⅱ　　内置100V功率MOS

　　高效率：可高达95%

　　最大工作频率：1MHz FB

乐发Ⅱ　　电流采样电压：250mV

　　芯片供电欠压保护：3.2V

　　关断时间可调

　　智能过温保护

　　软启动

　　内置VDD稳压管

　　升压恒流LED驱动芯片OC6702应用

　　LED灯杯

乐发Ⅱ　　电池供电的LED灯串

　　平板显示LED背光

　　大功率LED照明
