升压恒流充电芯片是一种用于锂电池充电的电子元件，通常被用于移动设备、电子设备以及便携式电源等产品中。这种芯片的主要功能是将输入电压升高到足够的水平以充电锂电池，并且能够控制输出电流，使其保持一个恒定的值，从而实现恒流充电。

　　这种芯片通常包括以下主要特性：

乐发Ⅱ　　升压功能： 它能够将较低的输入电压升高到充电锂电池所需的适当电压水平。这对于一些移动设备或电源来说是必要的，因为它们通常使用较低电压的电池或电源作为输入。

　　恒流充电： 芯片能够控制输出电流，使其保持恒定值。这种恒流充电方式有助于提高锂电池的充电效率，并减少充电时间。

　　电池保护： 一些升压恒流充电芯片还具备电池保护功能，能够监测电池的状态，包括电压、温度等，以确保充电过程中不会对电池造成损害。

　　多种保护机制： 芯片通常内置了多种保护机制，如过流保护、过温保护、短路保护等，以确保充电过程中的安全性和稳定性。

　　智能控制： 一些芯片可能具备智能控制功能，可以通过外部接口或通信方式进行设置和监控，从而适应不同的充电需求和环境。

　　需要注意的是，市面上有许多不同厂家生产的升压恒流充电芯片，具体的型号和功能可能会因厂家和产品而异。如果你在寻找特定的升压恒流充电芯片，建议查阅厂家的产品文档或咨询相关专业人士以获取更准确的信息。

　　升压恒流充电芯片的原理

　　升压恒流充电芯片的工作原理涉及电源转换、电流控制和电压调节等方面。下面是一种常见的升压恒流充电芯片的工作原理简述：

　　输入电源： 芯片的输入端连接到外部电源，通常是锂电池等低电压电源。这个输入电压可能不足以直接充电锂电池，因此需要升压。

乐发Ⅱ　　升压转换： 芯片内部包含一个升压转换器(通常是开关电源或直流-直流升压转换器)，它的作用是将输入电压升高到足够的电压水平，以便能够充电锂电池。升压转换器通过高频的开关操作，在一个电感和一个电容上创建电压脉冲，然后将其滤波以获得平稳的升压输出。

　　反馈控制： 芯片会测量输出电压并与预设的充电电压进行比较。如果输出电压低于预设电压，芯片将控制升压转换器适当地调整以提高输出电压。

乐发Ⅱ　　恒流控制： 芯片还包含一个恒流控制回路，用于控制输出电流的大小，以实现恒流充电。这通常涉及一个电流检测电阻或电流传感器，通过监测输出电流并与预设的恒流值进行比较，来调整升压转换器的工作。

乐发Ⅱ　　保护机制： 芯片可能还包含多种保护机制，如过流保护、过温保护、短路保护等，以确保充电过程中的安全性和稳定性。

　　反馈调节： 充电过程中，芯片会持续地监测输出电流和电压，并根据实际情况对升压转换器的操作进行微调，以保持恒流充电状态。

　　总之，升压恒流充电芯片通过升压转换器将输入电压升高，然后通过反馈控制和恒流控制回路，实现对锂电池的恒流充电。这种工作原理保证了电池能够以稳定的电流进行充电，同时具备保护机制以确保充电的安全性。不同的厂家和产品可能会在具体实现上有所不同，但以上原理描述了其基本工作方式。

　　升压恒流充电芯片有哪些分类

乐发Ⅱ　　升压恒流充电芯片根据其特性、功能和应用可以进行不同的分类。以下是一些常见的升压恒流充电芯片的分类：

　　按照充电协议：

　　USB PD(USB Power Delivery)芯片： 用于支持USB PD协议的设备，能够通过USB接口提供更高的功率和灵活的充电方案。

乐发Ⅱ　　QC(Quick Charge)芯片： 用于支持快充协议的设备，通常由Qualcomm推出，能够通过特定的适配器实现更快的充电速度。

　　按照输出电流范围：

　　低电流升压恒流芯片： 适用于充电小型设备，如蓝牙耳机、智能手环等，通常输出电流在数百毫安到1安培之间。

乐发Ⅱ　　中高电流升压恒流芯片： 适用于充电大型设备，如平板电脑、笔记本电脑等，输出电流通常在1安培以上。

　　按照应用领域：

　　移动设备充电芯片： 专门设计用于充电智能手机、平板电脑、手持游戏机等移动设备。

　　便携式电源芯片： 用于充电便携式电源，为用户提供移动的充电解决方案。

乐发Ⅱ　　嵌入式系统充电芯片： 用于嵌入式系统中，如物联网设备、嵌入式计算机等的电源管理和充电。

　　按照特殊功能：

乐发Ⅱ　　具备电池保护功能的芯片： 在充电过程中监测电池状态，以防止过充、过放、过流等情况。

　　智能控制芯片： 具备通信接口，可以与外部设备进行数据交换，实现更精细的充电控制和监测。

　　按照厂家和型号：

乐发Ⅱ　　不同厂家生产的升压恒流充电芯片具有不同的型号和特性，可能在输出功率、效率、保护功能等方面有所不同。

　　这些分类只是对升压恒流充电芯片进行的一种常见划分，实际上还有更多的细分和分类方式。选择合适的升压恒流充电芯片需要考虑充电设备的需求、性能要求以及应用场景等因素。

　　升压恒流充电芯片有哪些用途

乐发Ⅱ　　升压恒流充电芯片在许多不同的应用领域中都有广泛的用途。以下是一些常见的升压恒流充电芯片的用途：

　　移动设备充电： 升压恒流充电芯片被广泛用于智能手机、平板电脑、手持游戏机等移动设备的充电。这些设备通常使用较低电压的电池，需要将输入电压升高并通过恒流充电来实现高效的充电过程。

乐发Ⅱ　　便携式电源： 便携式电源是一种可以为多种设备充电的移动电源解决方案。升压恒流充电芯片可以用于将便携式电源的输出电压升高，以适应不同设备的充电需求。

乐发Ⅱ　　物联网设备充电： 物联网设备通常需要小型电池，升压恒流充电芯片可以为这些设备提供高效、稳定的充电解决方案，如智能家居设备、传感器等。

乐发Ⅱ　　嵌入式系统充电： 嵌入式系统，如嵌入式计算机、工业自动化设备等，也需要电源管理和充电功能。升压恒流充电芯片可以为这些系统提供适当的电源解决方案。

乐发Ⅱ　　电动工具和设备： 电动工具、无线鼠标、键盘等电池供电设备通常使用升压恒流充电芯片来实现高效的充电功能。

乐发Ⅱ　　便携式医疗设备： 便携式医疗设备，如便携式监护仪、医疗器械等，通常需要高效而可靠的充电解决方案，以确保设备的正常运行。

　　充电宝和移动电源： 充电宝和移动电源是为用户提供随时随地充电的便携式设备，升压恒流充电芯片可以帮助它们提供高效的充电性能。

乐发Ⅱ　　航空航天设备： 在一些特殊的应用场景，如航空航天领域，需要稳定的电源和充电解决方案，升压恒流充电芯片可以满足这些需求。

　　这些只是升压恒流充电芯片的一些常见用途，实际上在各种便携式和移动设备中都有可能使用这种类型的芯片，以提供高效、稳定和安全的充电功能。

　　更多热门升压恒流充电芯片型号推荐 ：OC3002，OC6700，OC6700B，OC6701，OC6701B，OC6702，OC6702B，OC6780，OC6781

　　升压恒流充电芯片推荐OC6702B型号详细介绍

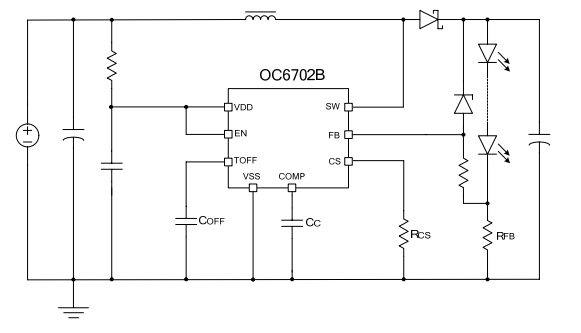

　　OC6702B 是一款内置 100V 功率 NMOS 高效率、高精度的升压型大功率 LED 恒流驱动芯片。

　　OC6702B 采用固定关断时间的控制 方式，关断时间可通过外部电容进行调节， 工作频率可根据用户要求而改变。

乐发Ⅱ　　OC6702B 通过调节外置的电流采样 电阻，能控制高亮度 LED 灯的驱动电流， 使 LED 灯亮度达到预期恒定亮度。在 EN 端加 PWM 信号，还可以进行 LED 灯调光。

　　OC6702B 内部集成了 VDD 稳压管， 软启动以及过温保护电路，减少外围元件 并提高系统可靠性。

　　OC6702B 采用 ESOP8 封装。散热片 内置接 SW 脚。

　　升压恒流充电芯片推荐OC6702B产品特点

乐发Ⅱ　　宽输入电压范围：2.6V~100V

　　内置 100V 功率 MOS

乐发Ⅱ　　高效率：可高达 95%

乐发Ⅱ　　最大工作频率：1MHz

　　FB 电流采样电压：250mV

　　芯片供电欠压保护：2.6V

　　关断时间可调

　　智能过温保护

　　软启动

　　内置 VDD 稳压管

　　升压恒流充电芯片推荐OC6702B应用

　　LED 灯杯

乐发Ⅱ　　电池供电的 LED 灯串

乐发Ⅱ　　平板显示 LED 背光

乐发Ⅱ　　大功率 LED 照明
